Dal quadro generale sono alimentati il quadro di condizionamento e il quadro ups. A sua volta, il quadro di condizionamento fornisce energia al quadro della centrale termica situato all’interno della centrale stessa.

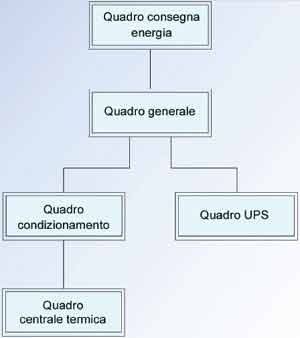

Nella figura 1 è schematizzato lo schema a blocchi della distribuzione. Sono stati scelti quadri elettrici modulari in acciaio zincato, provvisti di portelli anteriori in vetro, muniti di chiusura con serratura a chiave, con le pareti posteriori completamente adiacenti ai muri. Per ogni quadro sono stati previsti spazi di riserva del 20% in caso di un eventuale aumento del numero di interruttori. Nel presente articolo inseriamo solo una parte della documentazione di progetto.
Quadro di consegna energia
A valle del gruppo di misura dell’Ente fornitrice di energia è installato il quadro di consegna energia ubicato nel pianerottolo ed accessibile mediante uscita di sicurezza posteriore. Il montante è protetto da un interruttore magnetotermico differenziale quadripolare 100 A, con una corrente differenziale Idn = 0,5A e con potere di cortocircuito 10kA. Il quadro è realizzato con un contenitore modulare di materiale isolante munito di portello anteriore con chiusura a chiave. Sempre nel quadro è stato installato uno scaricatore 8/20μs, come protezione dalle sovratensioni provenienti dalla rete. Il montante è posato in tubazione in pvc incassata nel muro ed ha una sezione pari a 25 mm2 e una lunghezza di 10m.
Quadro utenze privilegiate (Ups)
È stato scelto un Ups on-line, trifase con una potenza di 5 kVA, che alimenta le utenze privilegiate elencate nella tabella 2. Il quadro è ubicato all’interno del locale condizionamento. I cavi a valle dell’ups sono posati nelle stesse canalizzazioni dell’alimentazione ordinaria.
|
Tabella 2 - Elenco utenze privilegiate | |
| Utenze privilegiate | Potenza (W) |
| Illuminazione di emergenza |
500 |
| Citofono |
100 |
| Postazioni di lavoro (10 x 170) |
1700 |
| Centralina allarmi |
200 |
| VCR |
100 |
| Centralina telefonica |
100 |
| Centralina rilevazione fumi |
100 |
| Potenza totale utenze privilegiate |
3000 |
| Note: il bancomat e la centralina self banking hanno una loro alimentazione di riserva interna | |
Quadro generale

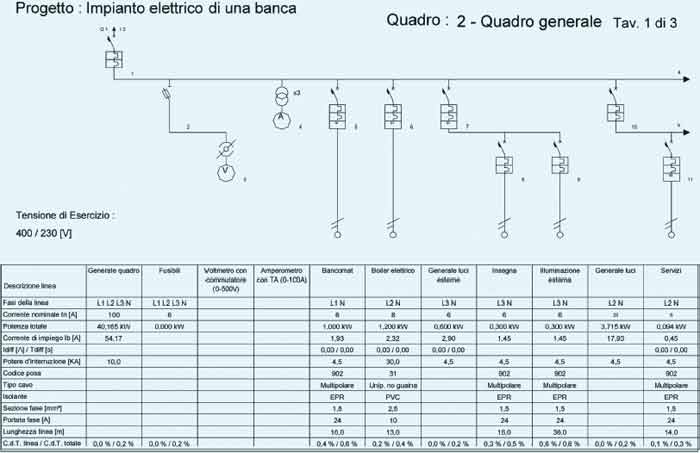

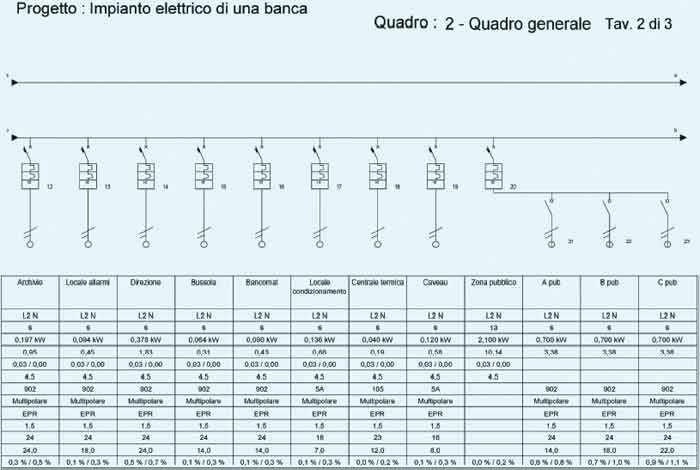

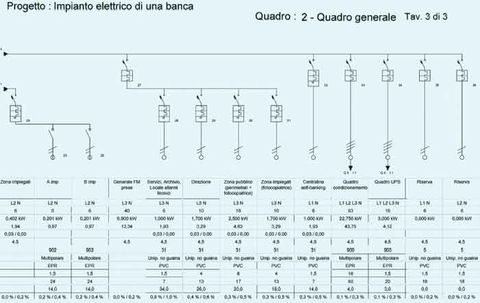

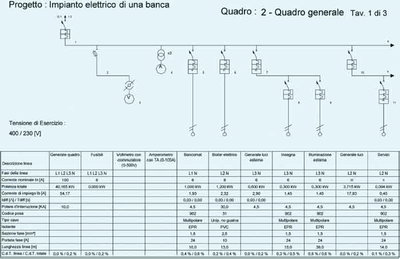

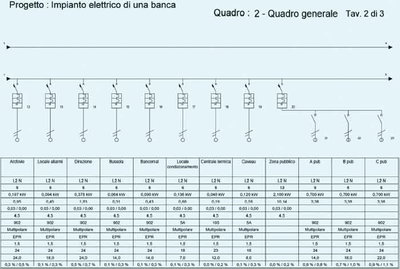

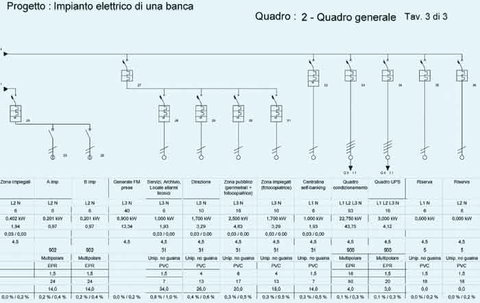

La composizione del quadro generale può essere desunta dallo schema elettrico del quadro schematizzato nella figura 2.
