La protezione contro le sovratensioni negli impianti elettrici ed elettronici è una delle misure che concorrono alla regola dell’arte nella progettazione ed esecuzione degli impianti elettrici, in quanto indispensabile per garantire la protezione degli impianti elettrici contro le sovratensioni trasmesse dalla linee elettriche, norma CEI 64-8
La protezione contro le sovratensioni negli impianti elettrici ed elettronici (installazione SPD – Surge Protective Device - Dispositivo per limitare le sovratensioni transitorie e deviare le sovracorrenti, figura 1) è una delle misure che concorrono alla regola dell’arte nella progettazione ed esecuzione degli impianti elettrici, in quanto indispensabile per garantire la protezione degli impianti elettrici contro le sovratensioni trasmesse dalla linee elettriche, norma CEI 64-8 (Tabella 5.B).

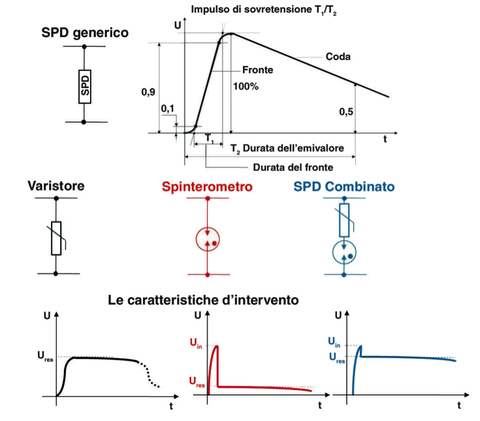

La sovratensione, ad esempio, di tipo impulsivo è quella indicata in figura 1 dove distinguiamo il tempo T1 (tempo alla cresta) in cui raggiunge il valore massimo, e il tempo T2 che è il tempo in cui la tensione raggiunge, sulla coda dell’onda, la metà del valore di picco.
In base alle caratteristiche di intervento distinguiamo l’SPD a limitazione di tensione (o di tipo generico, come i diodi Zener, varistore, che tendono a mantenere costante la tensione ai suoi capi), l’SPD di tipo a commutazione (come dli spinterometri) e quello di tipo combinato (che comprendono quelli anzidetti) collegati in serie o in parallelo.
