La giusta protezione dalle sovratensioni negli impianti di distribuzione e nelle reti di comunicazione
Gli scaricatori e i limitatori, comunemente denominati SPD (Surge Protective Device), sono utilizzati per proteggere gli impianti elettrici dalle sovratensioni che possono essere originate da scariche atmosferiche, da manovre di apertura e commutazione di circuiti elettrici, e da fenomeni di accumulo di cariche.
Per la protezione contro questi fenomeni si ricorre all’uso di SPD.
Secondo le norme internazionali la corrente generata da una sovratensione di origine atmosferica può essere schematizzata con una forma d’onda 10/350 μs; gli SPD di Tipo 1 rientrano in questa categoria.
Le correnti generate da scarica remota di origine atmosferica o da commutazioni nel circuito elettrico vengono invece modellizzate come forma d’onda 8/20 μs; rientrano in questa categoria gli SPD di Tipo 2.

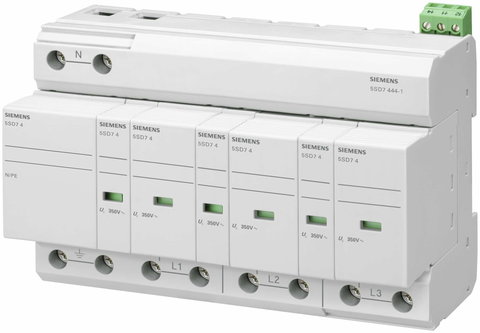

Gli SPD della famiglia SENTRON di Siemens 5SD74…, conformi alla norma CEI EN 61 643-11 e IEC 61 643-11, si suddividono in tre tipologie (Tipo 1, Tipo 2 e Tipo 3) che fanno riferimento all’utilizzo dei dispositivi nei diversi contesti installativi o zone di protezione, così come definito dalla norma CEI EN 62 305-1.
Questi dispositivi modulari che vengono installati nei quadri elettrici e nei centralini per fissaggio su guida DIN si differenziano, nelle tre tipologie, per il sistema di distribuzione in bassa tensione (TT, TN-C, TN-S monofase e trifase) che devono proteggere. Per l’utilizzo negli impianti fotovoltaici con tensioni nominali fino a 1000 V c.c. e negli gli impianti eolici con tensioni nominali fino a 690 V c.a., nel catalogo Siemens sono disponibili degli scaricatori preposti per l’installazione in queste tipologie di impianti.
Anche le reti di comunicazione e le linee di segnale devono essere adeguatamente protette da particolari scaricatori, progettati in modo tale da non compromettere la trasmissione dei dati e la continuità dei circuiti di comando, di misura e di controllo. Gli scaricatori della famiglia SENTRON, preposti ad assolvere questa funzione, sono codificati come 5SD75… e sono conformi alla norma CEI EN 61 643-21 e IEC 61 643-21. Essi trovano largo impiego soprattutto nella protezione delle reti PROFIBUS e nelle alimentazioni della nostra gamma di PLC.
Le cartucce di ricambio, ordinabili separatamente, permettono la sostituzione delle cartucce esaurite in modo rapido e senza dover effettuare cablaggi e conseguenti messe fuori servizio dell’intero sistema.
