Schema generale dell\'impianto

Per garantire la sicurezza in tutti gli appartamenti l’impianto di terra che serve un edificio deve essere unico.

Un unico dispersore ed un unico conduttore di protezione montante (PE) devono collegare le varie utenze, indipendenti invece per quanto concerne la fornitura dell’energia elettrica e la conduzione dell’impianto elettrico.

Ogni unità immobiliare deve essere dotata di un proprio dispositivo di interruzione del guasto opportunamente coordinato con la resistenza di terra del dispersore e non ci può pertanto essere da parte di ciascun condomino la libertà di scegliere in proprio la taratura del dispositivo di protezione.

La resistenza del dispersore deve essere dimensionata non solo in funzione delle caratteristiche di ogni singolo dispositivo di protezione ma anche tenendo conto delle normali correnti di dispersione provenienti dalle singole unità abitative, dell’ordine di 5-10 mA, che si sommano disperdendosi verso terra. (fig. 2)

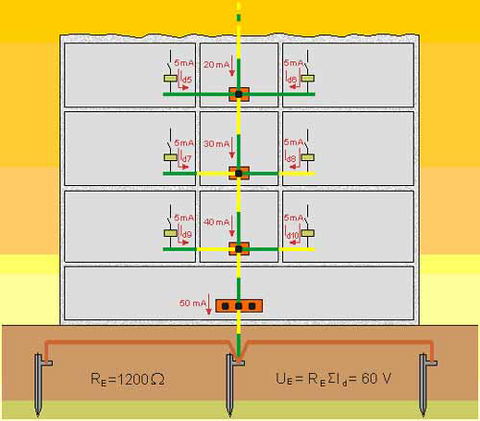

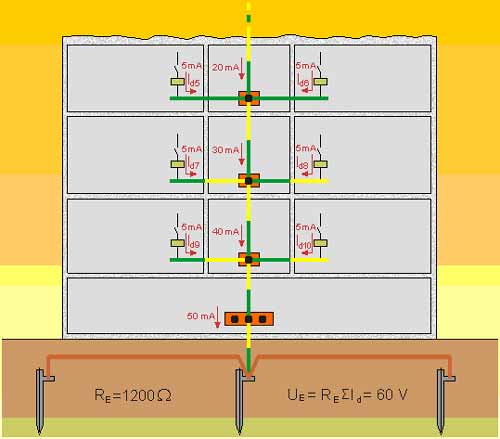

Figura2: nel condomino il coordinamento degli interruttori differenziali con la resistenza del dispersore deve tener conto delle normali correnti di dispersione che ogni dispositivo di interruzione del guasto, in condizioni di normale funzionamento, non è in grado di rilevare. La resistenza del dispersore deve essere dimensionata anche in funzione di queste correnti; nell’esempio di figura, con una corrente di dispersione totale di 50 mA, deve essere inferiore a 1000 ohm (50/0,05=1000 ohm)
