Quadro valle contatori

La protezione del montante deve essere effettuata con interruttore automatico magnetotermico; qualora il quadro generale abbia la carpenteria metallica la protezione dovrà essere anche differenziale (di tipo selettivo per realizzare la selettività con gli altri interruttori a valle). L’interruttore sarà installato in un contenitore in materiale isolante, con portello anteriore munito di chiusura a chiave; questo quadro sarà installato in prossimità degli organi di misura. Per la tipologia degli utilizzatori che saranno installati è bene progettare ed installare la protezione contro le sovratensioni (Spd).

Caratteristiche SPD

Tra le caratteristiche più importanti degli Spd vi è la classe di prova secondo la norma Iec 61643- 1. Correlando le classi di prova al tipo di fulminazione si ottengono le caratteristiche riportate nella tabella 2. Gli Spd di classe I sono idonei ad essere installati all’inizio di linee entranti in edifici dove l’edificio stesso e/o le linee sono soggetti a fulminazione diretta. Gli Spd di classe II sono idonei ad essere installati all’inizio di linee in edificio dove l’edificio stesso e le linee non sono soggetti a fulminazione diretta; inoltre, sono idonei ad essere installati nei quadri di distribuzione. Gli Spd di classe III sono idonei per la protezione fine delle apparecchiature (utilizzatori).
Il coordinamento fra gli Spd è indispensabile ogni volta che due o più SPD sono installati nello stesso impianto. Al fine di ottenere il coordinamento è bene avvalersi dei dati forniti dai costruttori.

Tabella 2
Classe di prova	Caratteristiche
I	Imp = 20 kA 10/350μs Uc = 255 V Up ≤ 4 kV
II	In = 15 kA 8/20μs Imax = 40 kA 8/20μs Uc = 255V Up = ≤ 1,5 V
III	Icc = 10 kA 1,2/50μs Uc = 255 V Up ≤ 1,2 V

Quadro generale (ed eventuali quadri di settore, centrali tecnologiche, quadro di continuità, ecc.)

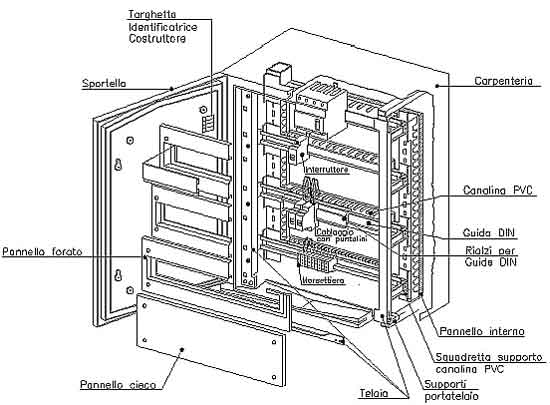

Quadro metallico (o in materiale isolante) con grado di protezione idoneo al luogo di installazione. Organi di comando e protezione con caratteristiche di taratura e potere di interruzione idonei per la protezione delle condutture come riportato dalle norme Cei 64-8. Lo schema elettrico terrà conto della necessità di garantire la continuità del servizio, le utenze privilegiate saranno alimentate da gruppo di continuità, i circuiti ordinari saranno suddivisi in piccoli gruppi e protetti da interruttori automatici differenziali. Il quadro sarà provvisto di portello anteriore trasparente munito di chiusura con serratura a chiave. In figura 1 è riportato un esempio di cablaggio di un quadro elettrico.
