Protezione con sovraccarico garantito

Per migliorare ulteriormente la protezione del cavo si potrebbe ora soddisfare la necessità di consentire un sovraccarico per un determinato tempo senza intervento delle protezioni e garantire per un tempo ragionevole la continuità di esercizio. Se si indica con Is la corrente di sovraccarico che deve essere interrotta in un tempo non inferiore ad un’ora e con I_nf (I_nf = 1,13I_n con tempo t ≥ 1 ora per interruttori con I_n ≤ 63 A e tempo t ≥ 2 ore per interruttori con I_n > 63A), la corrente di non funzionamento del dispositivo di protezione si ha: I_nf ≥ I_S

Indicando con il rapporto di sovraccarico che si vuole garantire non interrotto per un’ora, si ha:

I_nf ≥ sI_B

Per evitare che valori di s troppo elevati possano creare la condizione di I_B > I_Z, alle considerazioni fin qui sviluppate occorre aggiungere anche la seguente condizione:

I_B ≤ I_Z

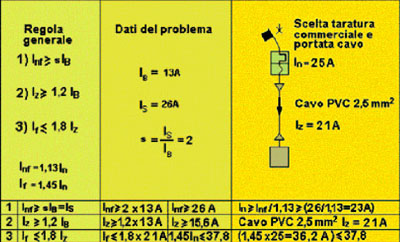

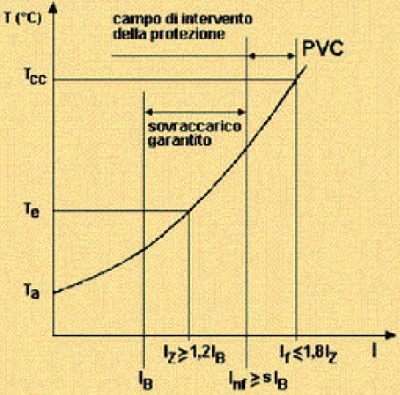

Oltre a questo, per aumentare ulteriormente la sicurezza del sistema, si potrebbe ridurre la portata del cavo, ad esempio di un 20% circa, abbassandone in tal modo la temperatura di esercizio. La protezione dei circuiti di sicurezza con cavi in PVC potrebbe così essere riassunta (figure 4 e 5):

I_nf ≥ sI_B

I_Z ≥ 1,2I_B

I_f ≤ 1,8I_Z
