Per i circuiti di distribuzione che alimentano la macchina è prevista una protezione contro i contatti diretti e indiretti. Un difetto sull’isolamento della macchina, collegata a terra, è rilevato ed interrotto dai dispositivi di protezione installati a monte. Al primo guasto a terra, se il sistema è di tipo TT, interviene l’interruttore differenziale opportunamente coordinato con l’impianto di terra, se il sistema è di tipo TN, il dispositivo di massima corrente che è stato coordinato con l’impedenza dell’anello di guasto. Il sistema di protezione delle persone, interrompendo il circuito al primo guasto a terra, esclude la possibilità che un secondo guasto possa provocare falsi contatti e quindi che si determinino funzionamenti indesiderati della macchina. Nonostante questo, si preferisce svincolare la sicurezza relativa al funzionamento intempestivo della macchina dal sistema di protezione contro i contatti indiretti dell’impianto di alimentazione generale. Lo scopo può essere raggiunto, come richiesto dalla norma, alimentando il circuito di comando tramite un proprio trasformatore. Un polo del circuito e la struttura metallica della macchina devono però essere collegati a terra mentre l’altro polo deve essere dotato di un dispositivo di protezione contro le sovracorrenti (solitamente un fusibile). Il collegamento a terra converte il primo guasto verso terra in un cortocircuito che è prontamente rilevato e interrotto dal dispositivo di protezione dalle sovracorrenti. Si evita così che un secondo guasto verso massa possa provocare un pericoloso falso comando con avvio fuori controllo della macchina (fig. 2).

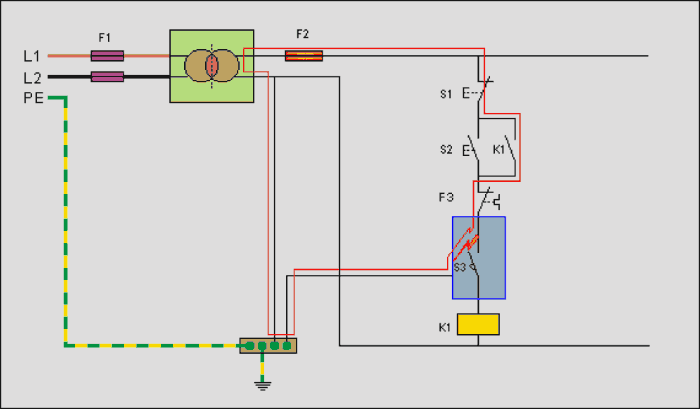

Fig. 2 – Il collegamento a terra di un polo del circuito e dell’involucro converte il primo guasto verso terra in un cortocircuito che è rilevato e interrotto dal dispositivo di protezione dalle sovracorrenti evitando il rischio di intervento indesiderato della macchina.
