Come il MOSFET anche il diodo presenta perdite di commutazione, nel passaggio dalla polarizzazione diretta a quella inversa, che dipendono in larga parte dal tempo che il diodo impiega a bruciare le cariche accumulate nella giunzione durante la sua conduzione: il tempo di recupero.
Quando al diodo viene applicata la
tensione inversa si ha un picco di corrente
- IRRpeak - di polarità inverse alla
corrente diretta.
Questo causa una
perdita V • I poiché sul diodo è applicata
una tensione inversa.

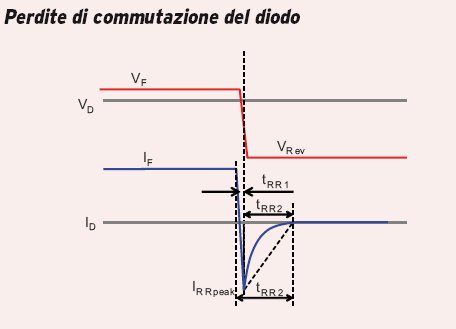

In Figura 4 è delineata una semplificazione del
periodo di recupero di una giunzione
PN ed è possibile approssimare le
perdite come la superficie del triangolo
tratteggiato in figura secondo la
seguente equazione:
PDSW = 0,5 * VREV* IRRpeak* tRR2* fS
dove IRRpeak è il picco della corrente inversa di recupero, tRR2 è la porzione tel tempo di recupero dopo il picco e VRev è la tensione inversa sul diodo, in un buck, quando il MOSFET va in conduzione, è approssimativamente pari a VIN (meno la caduta su RDSon del MOSFET).
