La funzione dell’impianto di terra

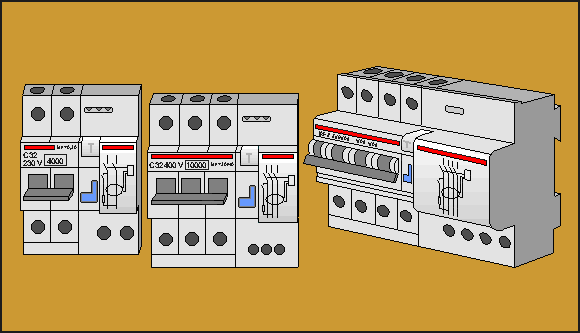

L\'impianto di terra svolge l’importante compito di disperdere nel terreno la corrente elettrica che si dirige verso terra in caso di guasto con lo  scopo principale di ridurre al minimo  il valore delle tensioni di contatto. Per garantire la  massima sicurezza deve essere opportunamente coordinato con i dispositivi di interruzione automatica dell\'alimentazione (in un sistema TT normalmente un interruttore differenziale fig. 2)  in modo da assicurare una rapida apertura del circuito in cui si è manifestato il guasto quando la tensione di contatto raggiunge valori pericolosi per le persone.

Attraverso il collegamento a terra, in presenza di un guasto,  si determina una circolazione di corrente verso terra che, rilevata dal dispositivo di interruzione automatica, viene prontamente interrotta mediante l’apertura del circuito soggetto a guasto.

La struttura dell’impianto di terra e il tipo di terreno devono garantire bassi valori della resistenza di terra che devono essere opportunamente coordinati  col dispositivo d’interruzione dell’alimentazione.  Se si impiegano dispositivi di massima corrente il valore di resistenza deve essere molto basso, spesso difficilmente ottenibile e soprattutto da mantenere nel tempo,  se invece, come solitamente accade,  l’interruzione è demandata a dispositivi differenziali, i valori di resistenza richiesti sono facilmente raggiungibili (come noto la resistenza  deve essere  inferiore o uguale a 50/ld dove ld è la corrente differenziale del dispositivo di protezione).
