Distanze di rispetto

Un cavo di energia posato in vicinanza di altri cavi, tubazioni metalliche, serbatoi e cisterne di carburante deve rispondere a prescrizioni particolari ed essere installato rispettando distanze minime.

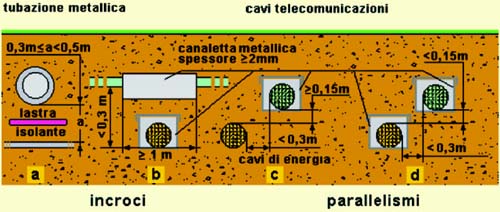

Negli incroci con cavi interrati per telecomunicazioni la distanza di rispetto non deve essere inferiore a 0,3 m e il cavo di segnale deve essere protetto per una lunghezza di almeno 1 m mediante una canaletta, un tubo o una cassetta metallica avente uno spessore di almeno 1 mm (figura 2.7 a).

Non potendo, per validi motivi, rispettare questa distanza minima, occorre proteggere con gli stessi criteri anche il cavo di energia (figura 2.8 b). Se il cavo è sfilabile, perché posato entro una tubazione di protezione che rende possibile un’eventuale sostituzione, non è necessario seguire le prescrizioni sopraindicate (Norme Cei 11-17).

La distanza minima di 0,3 m deve essere rispettata anche nei parallelismi tra i cavi di energia e di telecomunicazione (2.7 d). Quando le distanze minime non possono essere rispettate occorre proteggere il cavo di telecomunicazione con un tubo o una cassetta metallici (figura 2.8 c) e se la distanza risulta inferiore a 0,15 m si rende necessaria una protezione supplementare anche per il cavo di energia (figura 2.8 d). Negli incroci con tubazioni metalliche i cavi di energia devono essere posti ad una distanza minima di 0,5 m (figura 2.7 c), che può essere ridotta a 0,3 m se il cavo o il tubo metallico sono contenuti in un involucro non metallico (figura 2.8 c).

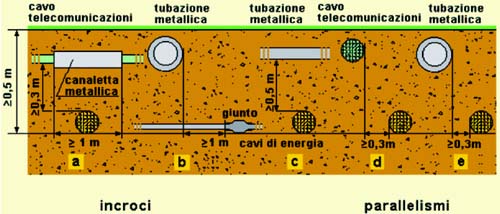

La protezione può essere ottenuta per mezzo di calcestruzzo leggermente armato oppure di elemento separatore non metallico, come ad esempio una lastra di calcestruzzo o di altro materiale rigido (figura 2.8 a). In presenza di connessioni su cavi direttamente interrati le tubazioni metalliche devono distare almeno un metro dal punto di incrocio (figura 2.8 b), oppure devono essere adottate le protezioni supplementari sopraindicate. Nei parallelismi i cavi di energia e le tubazioni metalliche devono essere distanti fra loro non meno di 0,30 m (figura 2.8 e).

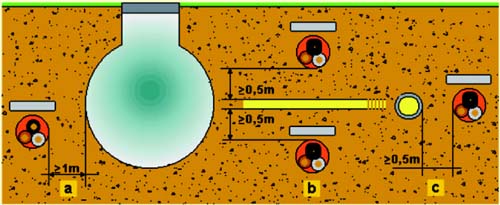

Si può derogare a tali prescrizioni, previo accordo fra gli esercenti gli impianti, se la differenza di quota fra cavo e tubazione è superiore a 0,5 m o se viene interposto fra gli stessi un elemento separatore non metallico. In presenza di serbatoi contenenti liquidi o gas infiammabili occorre adottare distanze di sicurezza non inferiori a 1 metro (figura 2.9 a) dalla superficie esterna del serbatoio stesso. Le medesime prescrizioni, indicate per le tubazioni metalliche, si applicano anche alle tubazioni di gasdotti interrati: sia negli incroci sia nei parallelismi le distanze di rispetto non devono essere inferiori a 0,5 m (figura 2.9 b e 2.9 c).

Le distanze di sicurezza con i cavi di energia che sono posati in tubo o condotto in presenza di tubazioni per il trasferimento di fluidi infiammabili sono fissate dal DM 24/11/1984 “Norme di sicurezza antincendio per il trasporto, la distribuzione, l’accumulo e l’utilizzazione del gas naturale con densità non superiore a 0,8” e dovranno di volta in volta essere concordate con gli enti distributori del gas. Nella progettazione delle linee elettriche in cavo è comunque buona norma non prevedere la coesistenza nei cunicoli di conduttori elettrici e altre condotte onde evitare che, durante le normali operazioni di manutenzione, possano verificarsi incidenti agli addetti ai lavori.

Figura 2.7
Negli incroci e nei parallelismi con altri cavi o tubazioni devono essere rispettate particolari prescrizioni e distanze minime.
