Conduttore di protezione (PE)

Pubblicato: 11 marzo 2012 Categoria: Guide e approfondimenti
Conduttore di protezione (PE)

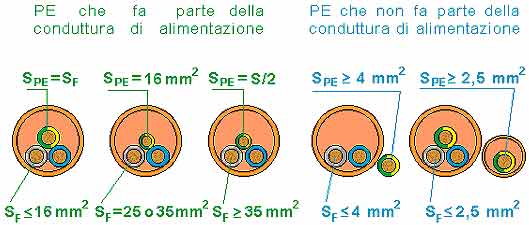

Col conduttore di protezione (è identificato dal colore giallo/verde e viene chiamato PE oppure, se svolge contemporaneamente anche la funzione di neutro, PEN) si realizza il collegamento delle masse con l’impianto di terra. Unitamente all’interruttore automatico garantisce la protezione dai contatti indiretti e deve essere dimensionato sia per sopportare le sollecitazioni termiche dovute alla corrente di guasto verso terra (che in condizioni di regime è nulla) sia per sopportare eventuali sollecitazioni meccaniche o azioni corrosive (le norme a tal proposito stabiliscono delle sezioni minime). Il dimensionamento può essere effettuato, con un metodo semplificato (fig. 7), in funzione della sezione del conduttore di fase (tab. 2) o con la formula sotto indicata, metodo che conduce a sezioni notevolmente inferiori rispetto a quelle ottenute col metodo semplificato

dove:
I2t è l’energia specifica lasciata passare dell’interruttore automatico durante l’interruzione del guasto
KC è un coefficiente (tab.3) che dipende dal materiale isolante e dal tipo di conduttore impiegato

Sezione di fase (mm2)
Sezione minima del conduttore di protezione (mm2)
Cu
Al
PE
PEN
PE
PEN
=16
SF
SF
SF
SF
16 ÷ 35
16
16
16
25
> 35
SF/2
SF/2
SF/2
SF/2

Tabella 3: Sezioni minime dei conduttori di protezione



Valori del coefficiente KC per conduttori costituiti da un cavo unipolare o da un conduttore nudo in contatto con il rivestimento esterno dei cavi
Tipo conduttore Tipo di isolante
PVC
0 = 30
f = 160
G2
0 = 30
f = 250
EPR/XLPE
0 = 30
f = 220
Cavo unipolare Cu
143
166
176
Al
95
110
116
Cavo nudo a contatto con rivestimento esterno di cavi isolati
 Cu
143
166
176
Al
95
110
116
Fe
52
60
64
Valori del coefficiente KC per conduttori costituiti da un\'anima di cavo multipolare
Tipo conduttore Tipo di isolante
PVC
0 = 70
f = 160
G2
0 = 85
f = 250
EPR/XLPE
0 = 85
f = 220
Anima di cavo multipolare Cu
115
135
143
Al
76
89
94
Valori del coefficiente KC per conduttori nudi non in contatto con materiali danneggiabili
Tipo conduttore Condizioni di posa
A(*)
0 = 30
f = 500
B(*)
0 = 30
f = 200
C(*)
0 = 30
f = 150
Cavo nudo non a contatto con rivestimen.. di cavi isolati Cu
228
159
138
Al
125
105
91
Fe
82
58
50
(*) A: a vista in locali accessibili solo a personale addestrato
(*) B: in condizioni ordinarie
(*) C: in locali con pericolo di incendio, salvo diverse prescrizioni delle Norme CEI 64-2
Valori del coefficiente KC per conduttori costituiti dal rivestimento metallico o dall\'armatura del cavo
Tipo conduttore Tipo di isolante
PVC
0 = 30
f = 160
G2
0 = 80
f = 250
EPR/XLPE
0 = 75
f = 220
Rivestimento o armatura del cavo
 Cu
122
140
149
Al
79
90
49
Fe
42
48
51
Pb
22
19
19

Tabella 4: Valori di KC per il calcolo dei conduttori di terra e protezione

Se la sezione che si ricava dalla relazione SF/2 non è compresa fra le sezioni unificate è ammesso adottare quella che più si avvicina a quella calcolata. Tale procedimento è valido solo se il conduttore di protezione è costituito dallo stesso materiale del conduttore di fase. In caso contrario la sezione del conduttore deve essere calcolata in modo che le conduttanze dei diversi materiali abbiano lo stesso valore. Uguagliando e risolvendo si ottiene:

Dove:
SPE è la sezione ricavata dalle tabelle relative al materiale, di resistività ρ uguale a quello del conduttore di fase ed SIEP e ρI sono rispettivamente la sezione e la resistività del materiale del conduttore di protezione prescelto.

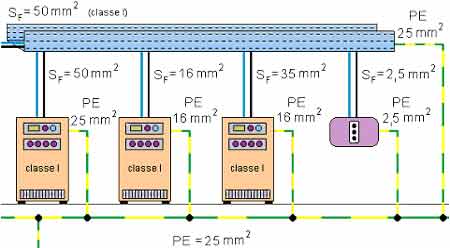

Se il conduttore di protezione è comune a più circuiti utilizzatori il valore della sezione deve essere scelto riferendosi alla maggior sezione fra i conduttori di fase.
Per concludere occorre ricordare che quando il conduttore di protezione non fa parte della conduttura di alimentazione non deve, in ogni caso, essere inferiore a 2,5 mm2 se è prevista una protezione meccanica del conduttore stesso (tubo di protezione), e a 4 mm2 se non è prevista una protezione meccanica.

Una particolare nota va dedicata alle apparecchiature elettroniche con correnti di dispersione superiore a 10 mA che devono essere collegate a terra secondo una delle seguenti configurazioni:

  • un cavo unipolare non inferiore a 10 mm2;

  • due cavi in parallelo ciascuno di sezione non inferiore a 4 mm2;

  • anima di cavo multipolare di sezione non inferiore a 2,5 mm2 purché il cavo abbia una sezione complessiva non inferiore a 10 mm2 per rendere minimi i danni dovuti ad eventuali sollecitazioni meccaniche;

  • due cavi in parallelo di sezione non inferiore a 2,5 mm2 protetti mediante componenti metallici.


Parti dell’impianto da collegare al PE

Attraverso il PE si devono collegare all’impianto di terra:

  • gli alveoli delle prese a spina

  • gli involucri metallici delle apparecchiature elettriche ad installazione fissa

  • gli apparecchi non di classe II

  • i controsoffitti metallici che portano cavi non di classe II o apparecchi elettrici di classe I

  • gli apparecchi illuminanti di classe I

  • i canali e i tubi protettivi metallici che portano cavi non di classe II. Canali e tubi metallici devono essere in buon contatto elettrico fra loro
