L’impianto elettrico è l’insieme dei componenti elettrici necessari al funzionamento dell’impianto stesso e comprendono: le condutture, i cavi, i centralini di distribuzione, gli apparecchi d’illuminazione, eccetera; non sono compresi nell’impianto elettrico tutti i componenti alimentati da prese a spina ad esclusione degli utilizzatori fissi alimentati unicamente da presa a spina (figura 6).
Le principali definizioni sono:
- l’origine di un impianto utilizzatore corrisponde al punto di consegna dell’energia all’impianto elettrico da parte della rete di distribuzione pubblica, oppure ai morsetti di uscita del generatore o del trasformatore;
- impianto utilizzatore, è riferito ai circuiti destinati ad alimentare gli apparecchi utilizzatori e le prese a spina, sono incluse: le apparecchiature di manovra, d’interruzione, di protezione e di sezionamento dell’impianto elettrico;

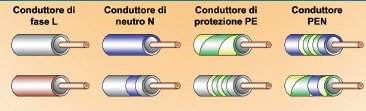

- conduttore di neutro, è un conduttore collegato ad un “punto neutro” del sistema elettrico e partecipa alla distribuzione dell’energia elettrica con un potenziale diverso di quello delle fasi. Il neutro è contraddistinto con il colore blu dell’isolante oppure da collari di colore blu posti all’inizio ed alla fine del cavo se l’isolante è di un colore diverso dal blu;
- utilizzatore fisso, è riferito a tutti gli apparecchi collocati in un determinato punto, e che non vengono spostati facilmente, ad esempio lo scaldaacqua o la caldaia;
- temperatura ambiente, corrisponde alla temperatura che generalmente è presente nel luogo in cui è installato il componente elettrico. La temperatura dell’ambiente influenza la scelta e le caratteristiche di funzionamento dei componenti elettrici, ad esempio il declassamento degli interruttori
