Schneider Electric, propone architetture dedicate alla gestione dell’impianto di illuminazione di emergenza in grado di comunicare in modo aperto facilitando la corretta manutenzione e gestione, nel rispetto delle normative vigenti, con l’integrazione tra tecnologie digitali e operative.
Schneider Electric, azienda leader nella trasformazione digitale della gestione dell’energia, dell’automazione e della sostenibilità, propone architetture dedicate alla gestione dell’impianto di illuminazione di emergenza in grado di comunicare in modo aperto facilitando la corretta manutenzione e gestione, nel rispetto delle normative vigenti, con l’integrazione tra tecnologie digitali e operative. Un’offerta completa con soluzioni DiCube, soluzioni integrate nello standard DALI, soluzioni ad alimentazione centralizzata con possibilità di monitoraggio, locale e remoto. Nel caso in cui sia presente un sistema BMS (Building Management System), i controllori sopracitati diventano di fatto dei gateway, riportando le informazioni in EcoStruxure™, la piattaforma per la digitalizzazione aperta e abilitata dall’IoT che consente di cogliere tutti i vantaggi dell’integrazione tra IT e OT: attraverso prodotti connessi, sistemi di controllo periferici, applicazioni, analytics e servizi.
L’adozione di apparecchi illuminanti di emergenza DALI amplia le possibilita installative consentendo diverse architetture, sia per impianti costituiti da apparecchi auto-alimentati, sia per i sistemi centralizzati.

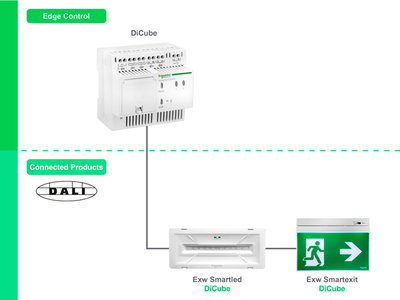

Sistema distribuito Exiway DiCube
In questa architettura il controllore della rete DALI, la centralina DiCube, esegue la diagnosi automatica degli apparecchi di illuminazione di emergenza, segnala anomalie e stati di funzionamento, invia comunicazioni via e-mail,
APP o allarmi con anche possibilità di visualizzare il registro Digitale degli eventi via EcoStruxure. Il tutto si sviluppa su una rete DALI dedicata agli apparecchi di illuminazione di emergenza.
Gli apparecchi di illuminazione d’emergenza della serie Exiway DiCube sono forniti di un foto-ricettore per cui, grazie all’ausilio di un semplice puntatore laser è possibile realizzare un’innovativa numerazione “sequenziale” e “personalizzata” degli apparecchi permettendo di effettuare la messa in servizio dell’impianto in maniera efficace e veloce, riducendo drasticamente gli errori, le tempistiche e i costi rispetto quelle di sistemi similari. L’utilizzo di uno smartphone ed il Bluetooth integrato nell’unità di controllo DiCube, permettono di complementare efficientemente le operazioni di set-up e di gestire in modo completo ed autonomamente tutto l’impianto. L’APP Exiway Suite appositamente studiata garantisce una gestione ottimale del sistema grazie anche all’intuitiva interfaccia grafica. Apparecchi di illuminazione della serie Exiway DiCube eseguono il trasferimento delle informazioni tramite VLC (Visual Light Communication): un innovativo sistema di comunicazione che avviene attraverso il led di stato dell’apparecchio, e un apposito sensore di lettura, che permette di ricevere i dati direttamente sullo smartphone per poterli visualizzare e analizzare.
Una sola centralina consente di collegare fino a 128 apparecchi, disposti su due linee, ma è sufficiente l’applicazione di un modulo aggiuntivo (Line Controller) per arrivare fino a 256 apparecchi. Infatti, le stesse unità di controllo possono essere collegate in una rete Ethernet attraverso l’associazione univoca di un indirizzo IP, permettendo un’elevata scalabilità del sistema.

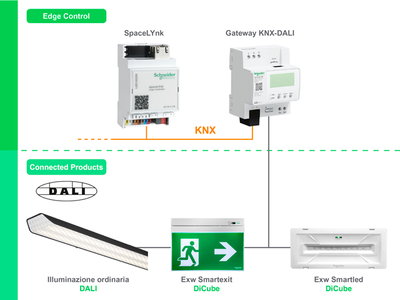

Sistema distribuito Exiway DALI
Il sistema distribuito autoalimentato Exiway DALI rappresenta la soluzione migliore per integrare la gestione dei sistemi di illuminazione ordinaria e di sicurezza nell’infrastruttura di automazione dell’edificio cui compete. Attraverso questa architettura sia gli apparecchi di illuminazione ordinaria sia gli apparecchi di illuminazione di sicurezza hanno il vantaggio di essere installati sullo stesso bus di comunicazione , e monitorati attraverso il medesimo portando così a vantaggi legati alla gestione dei due impianti e sui costi di installazione e di cablaggio.
L’architettura del sistema di Exiway DALI si basa sull’adozione e l’integrazione dei principali protocolli utilizzati in ambito di “smart building”: KNX è Il più importante standard di building automation aperto, DALI è il più importante standard per il controllo dell’illuminazione, anche di emergenza,
L’intera architettura si basa sull’utilizzo di due dispositivi principali, il gateway KNX-DALI e lo SpaceLYnk permettendo una completa integrazione tra i due protocolli KNX-DALI e l’integrazione di diversi impianti tecnologici. Il Gateway KNX-DALI rappresenta il punto di collegamento tra il mondo DALI (standard più importante per il controllo dell’illuminazione ordinarie e di emergenza), ed il sistema KNX utilizzato da diversi impianti tecnologici. SpaceLYnk è invece un dispositivo multi-protocollo che regola e temporizza la periodicità dei test automatici e la piena conformità alla norma di riferimento CEI EN 62034.
Essendo basati su protocolli aperti, il sistema Exiway DALI si adatta perfettamente alla piattaforma EcoStruxure permettendo così di gestire da un unico punto la gestione di una architettura multi-sito con il risultato di beneficiare di un livello di sicurezza incrementale per la collettività e di rispettare i requisiti normativi richiesti in tema di verifiche periodiche e di reporting.

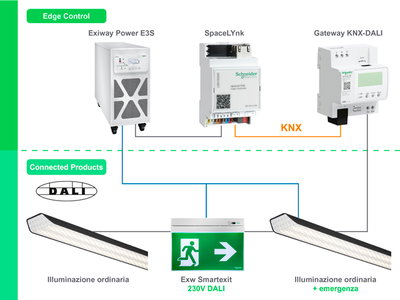

Sistema Centralizzato Exiway DALI
Il cuore di questa soluzione è la gamma di soccorritore trifase Exiway Power E3S, con prestazioni in grado di per coprire qualsiasi necessità sia in termini installativi ed impiantistici, sia in termini di potenza. Gli apparecchi di illuminazione DALI ordinati e di emergenza sono integrati nella rete KNX grazie al Gateway KNX-DALI. Il controllore SpaceLYnk garantisce l'esecuzione dei test autoamtivi in conformità alle richieste normative. Su ogni linea DALI possono essere collegate fino a 64 lampade, tra cui apparecchi di illuminazione ordinaria, di illuminazione
ordinaria/emergenza, di segnalazione di sicurezza.
Possibilità di sfruttare al massimo i vantaggi offerti dalla piattaforma EcoStruxure, che basa la sua essenza sull’integrazione dei diversi impianti tecnologici e sulla centralizzazione del controllo per garantire la gestione ottimale dell’edificio, oltre che dei suoi servizi, e permettere, come requisito di base, la gestione efficiente dell’energia, dove serve, quando serve, quanta ne serve, e perseguire gli obiettivi di sostenibilità energetica.

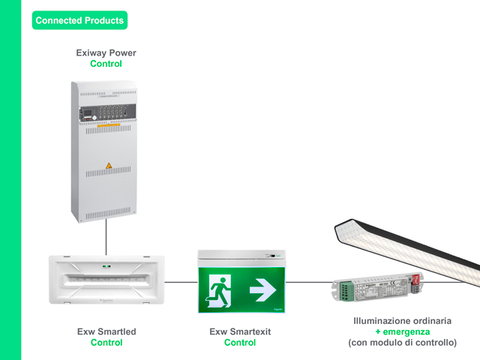

Sistema Centralizzato Exiway Control
Exiway Power Control è un sistema ad alimentazione centralizzata, di tipo indirizzato, con la convergenza di potenza e di segnale sullo stesso bus. Lo SpaceLYnk, in questa soluzione architetturale di sistema, permette l’esportazione dei dati del sistema a livello EcoStruxure ed è quindi il punto di accesso verso il Building Management System. Exiway Power Control è dotato di un proprio “webserver” integrato, che, anche in assenza di una integrazione a livello BMS, gli permette il monitoraggio ed il controllo remoto attraverso l’accesso da qualsiasi punto della rete rendendo diponibili anche le mappe grafiche.
