Scelta del tipo di cartuccia

In funzione della capacità di interrompere le sovracorrenti i fusibili possono essere suddivisi in due classi identificate tramite una lettera minuscola:

Cartuccia di tipo “g” (a pieno campo per uso generale) - Sono cartucce limitatrici di corrente in grado di interrompere tutte le sovracorrenti che determinano la fusione dell’elemento fusibile fino al valore corrispondente al suo potere di interruzione nominale.

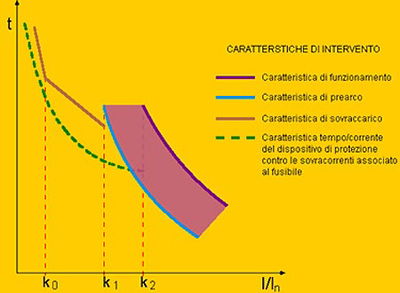

Cartuccia di tipo “a” (a campo parziale per uso combinato) - Sono cartucce limitatrici di corrente in grado di interrompere tutte le correnti comprese tra la minima sovracorrente indicata sulla caratteristica tempo-corrente (k2In nella Fig. 9) ed il suo potere di interruzione nominale.

In relazione all’apparecchiatura o al dispositivo che sono chiamati a proteggere i fusibili possono essere ulteriormente suddivisi in categorie.
Alla lettera minuscola che identifica il campo di intervento viene aggiunta una lettera maiuscola che specifica il campo di impiego (tab. 3).

Tipo	Applicazioni del fusibile	Caratteristica di interruzione
gG	Usi generali, in particolare per la protezione dei conduttori	campo pieno
gM	Protezione motori	campo pieno
aM	Protezione motori contro il corto circuito	campo parziale
aR	Protezione semiconduttori	campo parziale
gR, gS	Protezione semiconduttori	campo pieno

Così ad esempio la lettera G indicherà un uso generale, la lettera M la protezione motori e la lettera R la protezione dei semiconduttori (fig. 10).
Per scegliere un fusibile devono essere specificati tensione del sistema, frequenza e corrente presunta di cortocircuito.
Devono inoltre essere valutate le caratteristiche tempo-corrente, in funzione dell’applicazione da proteggere e le caratteristiche di interruzione per stabilire se è necessario utilizzare i fusibili unitamente ad altri dispositivi di protezione contro le sovracorrenti. In relazione a quest’ultima caratteristica si possono distinguere due tipi di fusibili:

• A “campo pieno” - il fusibile può interrompere qualsiasi corrente capace di portare a fusione l’elemento fusibile fino al suo potere nominale di interruzione. I fusibili a campo pieno possono essere autonomamente utilizzati come dispositivi di protezione.

• A “campo parziale” - sono fusibili adatti ad una protezione di sostegno, destinati a interrompere le sole correnti di cortocircuito. Sono abitualmente impiegati quando si rende necessario aumentare il potere di interruzione di altri dispositivi di protezione contro le sovracorrenti, come ad esempio gli interruttori automatici.
