Questi quadri possono essere impiegati per la commutazione automatica o manuale del carico da una linea principale “MAIN LINE” ad una di sicurezza o di riserva “SECONDARY LINE” (es. gruppo elettrogeno) e viceversa

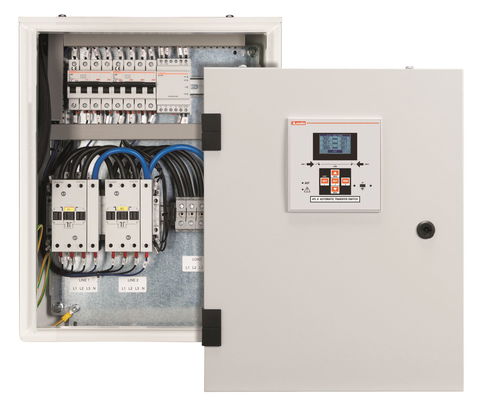

I quadri di commutazione automatica della serie ATP... vengono forniti in contenitore metallico IP65, completi di commutatore di rete automatico ATL600, contattori quadripolari della serie BF..., modulo per doppia alimentazione ATL DPS1 e interruttori magnetotermici per protezione della linea.
Questi quadri possono essere impiegati per la commutazione automatica o manuale del carico da una linea principale “MAIN LINE” ad una di sicurezza o di riserva “SECONDARY LINE” (es. gruppo elettrogeno) e viceversa. Sono disponibili nelle taglie da 45 a 160A AC1 nella configurazione a 4 poli.
Funzioni di controllo sulle linee
- sequenza e mancanza fase;
- tensione massima e minima;
- asimmetria tensione;
- frequenza massima e minima.
Caratteristiche generali
- Quadro completo e pronto per il cablaggio
- Adatto a reti in bassa tensione 230/400VAC
- tensione di alimentazione ausiliaria: 230VAC (prelevata dalle linee di ingresso). - Ingressi di misura delle tensioni:
- tensione nominale Ue: 100...480VAC (fase-fase)
- campo di misura: 50...576VAC (fase-fase)
campo di frequenza: 45...65Hz. - 6 ingressi digitali programmabili
- 7 uscite a relè programmabili:
- 6 uscite a relè con contatto 1NA, 8A 250VAC;
- 1 uscita a relè con contatto in scambio, 8A 250VAC.
Conformi alle norme
IEC 60947-6-1 e IEC 60947-4-1.
