Anche i trasformatori possono essere esposti
a sovracorrente o sovratensione di transitorio.
Installare un dispositivo Pptc in
combinazione con un Mov sul lato primario
dell’alimentatore ac può aiutare a proteggere
l’apparecchiatura elettronica dai
danni causati da guasti di sovracorrente
o sovratensione.
A differenza di un fusibile
di corrente ad uso singolo, il dispositivo
ripristinabile Pptc può anche aiutare
a proteggere contro i danni risultanti da
condizioni in cui i guasti possono causare
una crescita di temperatura con un piccolo
aumento nell’assorbimento di corrente.
Alcune condizioni di sovraccarico possono
lasciare il Mov in stato di chiusura, in cui
continua a condurre corrente causando così
un guasto da sovratemperatura del dispositivo.

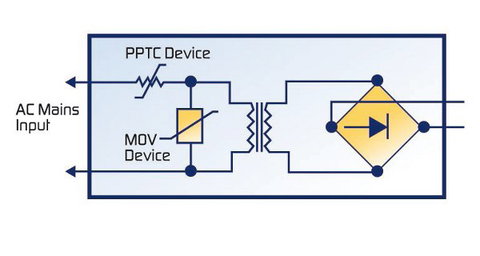

Come mostrato in figura 3, ponendo
un dispositivo Pptc in serie e in vicina prossimità
termica con il Mov si può proteggere
in condizioni di sovraccarica estesa – tramite
il trasferimento del calore al dispositivo
Pptc.
Questo fa scattare il Pptc più
velocemente e limita la corrente attraverso
il dispositivo Mov.
Questa tecnica permette
ai progettisti di far leva sulla temperatura
di risposta del dispositivo Pptc e sostituire
altri elementi di protezione termica nel
circuito.
Non solo in questo caso il dispositivo Pptc svolge una doppia funzione, esso
fornisce anche una soluzione completamente
ripristinabile.
La causa più comune
per la rottura di un solenoide è forse un
blocco meccanico.
Ciò accade quando il solenoide
si contamina con sporcizia o detriti che si accumulano fra l’armatura e l’interno
della bobina, bloccandone il giusto movimento.
Altri problemi possono riguardare
un disallineamento, la rottura di una molla
o una forza opponente – come ad esempio
un oggetto che si appoggia contro il bottone
eject del vassoio per cd-rom.
Una qualsiasi di queste condizioni può essere
la causa dell’applicazione di una corrente
costante al solenoide, accrescendo la
temperatura della bobina e bruciando l’isolamento
della bobina o i cavi.
Installando
un dispositivo Pptc nel circuito, in prossimità
delle spire, può aiutare a proteggere
contro i danni causati da condizioni di sovratemperatura
o sovracorrente.
