L\'impianto di forza motrice

L’alimentazione degli utilizzatori posti nei locali della banca è realizzata tramite prese di energia poste dentro torrette a pavimento e prese di energia incassate nei muri. Le torrette sono connesse alle canaline in resina posizionate nel pavimento galleggiante. Sono previste torrette a pavimento ad elementi componibili così composte:

• Tipo Te (n. 2 torrette), composte da: n. 1 presa 2P+T, 10/16A, n. 3 prese 2P+T, 10/16A, Unel; n. 1 interruttore automatico magnetotermico generale 2P 10A.
• Tipo Te1, composte da: n. 1 presa 2P+T, 10/16A; n. 1 presa 2P+T, 10/16A, Unel; n. 1 interruttore automatico magnetotermico generale 2P 10A.

I circuiti di alimentazione delle torrette sono suddivisi in: linea direzione, linea sportello 1, linea sportello 2, linea zona impiegati 1, linea zona impiegati 2, linea salone 1 - 2 - 3 e linea salone 4 - 5
Ogni linea è protetta da un interruttore magnetotermico differenziale da 6A. I circuiti elencati sono alimentati dalla linea ups. Sono presenti inoltre gruppi prese da incasso così composti:

• Tipo E: n. 1 presa 2P+T, 10/16A, n. 1 presa 2P+T, 10/16A, Unel e n. 1 interruttore automatico magnetotermico generale 2P 10A.
• Tipo E1: n. 1 presa 2P+T, 10/16A, n. 1 presa 2P+T, 10/16A, Unel e n. 1 interruttore automatico magnetotermico generale 2P 10A.
• Tipo E2: n. 1 presa 2P+T, 10/16A, n. 3 prese 2P+T, 10/16A, Unel e n. 1 interruttore automatico magnetotermico generale 2P 10A.

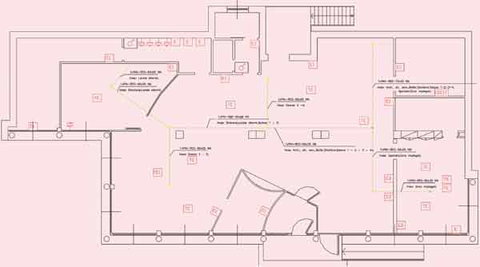

L’ubicazione delle torrette a pavimento e delle prese ad incasso è riportata nella planimetria della distribuzione FM (figura 3).
