L'impianto di terra condominiale

Relativamente alla sicurezza, l’impianto di terra ha lo scopo di trasformare un difetto nell’isolamento di un utilizzatore in una corrente di dispersione verso terra in grado di determinare, per mezzo di un dispositivo automatico sensibile a tale corrente, la tempestiva apertura del circuito di guasto.

L’alimentazione dell’impianto condominiale è solitamente di tipo TT e la corrente di guasto che si disperde verso terra deve essere interrotta in un tempo sufficientemente breve da evitare che possa assumere un’intensità tale da causare una caduta di tensione pericolosa nel dispersore. Questo può essere ottenuto coordinando opportunamente il dispositivo di interruzione del guasto con la resistenza di terra dell’impianto.

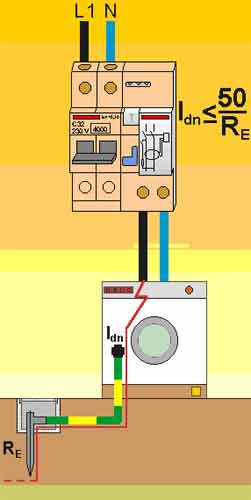

Quando il dispositivo di apertura del circuito guasto è un interruttore differenziale (la protezione mediante interruttori magnetotermici non è praticamente quasi mai applicabile) il prodotto della corrente nominale differenziale I_dn per la resistenza di terra R_E non deve superare il valore di 50 V (fig. 1). Ottenere valori di resistenza adeguati risulta quindi piuttosto facile anche con dispositivi differenziali poco sensibili.
Ad esempio con una I_dn di 1 A è possibile ottenere il coordinamento con resistenze di terra non superiori a 50 ohm.

É evidente che se si utilizzano interruttori differenziali più sensibili la resistenza del dispersore può assumere valori più elevati e quindi ancora più facilmente raggiungibili (con Idn da 30 mA la resistenza del dispersore R_E può essere di 1666 ohm).
