Impianti BUS per l'edilizia

L’alimentazione e il comando degli utilizzatori realizzato dai tradizionali impianti elettrici è costituito essenzialmente dall’insieme dei circuiti di collegamento alla sorgente di alimentazione e a tutti gli apparecchi di comando, manovra e protezione. Negli impianti più semplici il comando può essere ottenuto agendo direttamente sui vari apparecchi oppure, quando si rendono necessarie funzioni più complesse, può essere mediato attraverso attuatori come relè, contattori, ecc.. pilotati attraverso segnali elettrici a bassa potenza. In quest’ultimo caso, per gli impianti di una certa consistenza, potrebbe risultare conveniente l’impiego di sistemi Bus.

Caratteristiche di un sistema Bus

I sistemi Bus associano a caratteristiche di elevata flessibilità e adattabilità una discreta semplicità di montaggio che ne consente l’installazione (offrendo possibilità non realizzabili con i sistemi tradizionali) anche in quei casi nei quali esistono specifici vincoli di carattere edilizio che impediscono interventi troppo invasivi sulle strutture. Oltre questo s i riducono notevolmente, rispetto ad un impianto tradizionale, il volume dei cavi e dei collegamenti e risulta più facile l’installazione, la manutenzione, la modifica e l’eventuale ampliamento.

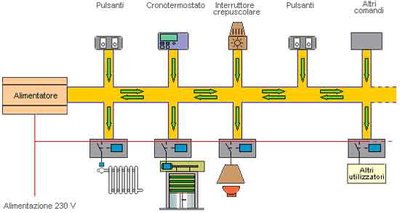

Semplificando, un impianto Bus può essere considerato come un sistema di trasporto di segnali elettrici, inoltrati sequenzialmente secondo una particolare codifica denominata protocollo. I segnali si muovono, attraverso particolari mezzi di comunicazione, da e verso i vari dispositivi detti terminali (o anche stazioni o nodi o punti) che sono in grado di decodificare correttamente le informazioni di cui tali segnali sono portatori. Le stazioni, connesse al mezzo di comunicazione sono sempre pronte a ricevere e decodificare i messaggi a loro indirizzati o a passare, quando è richiesto dal sistema e quando il mezzo di comunicazione è libero (un particolare sistema di controllo si preoccupa di evitare collisioni fra i messaggi che potrebbero causare una perdita di dati), in stato di trasmissione. Il destinatario del messaggio può essere inequivocabilmente individuato tramite un indirizzo che viene trasmesso con il messaggio stesso. Ogni punto del sistema è infatti identificato da un indirizzo unico e il mittente può in tal modo spedire un messaggio ad un determinato punto, ad un gruppo di punti o a tutta la rete.

I mezzi di comunicazione attraverso i quali si muovono i segnali elettrici possono essere realizzati mediante cavo bipolare intrecciato, cavo coassiale, fibra ottica, raggi infrarossi, onde convogliate, onde radio. Il supporto fisico di più frequente impiego è il cavo bipolare intrecciato utilizzato contemporaneamente sia per la distribuzione dell’alimentazione sia per lo scambio dei dati da e verso i vari dispositivi collegati in parallelo.

I principali vantaggi di un’installazione a Bus possono essere così sintetizzati:

• Flessibilità di impiego - è possibile cambiare la funzionalità dell’impianto operando una semplice modifica nel programmazione dei dispositivi o inserendone dei nuovi;
• Continuità di esercizio - è possibile la sostituzione di un dispositivo guasto senza alterare la funzionalità del sistema;
• Semplicità di cablaggio – si impiega un solo cavo non polarizzato per il collegamento di tutti i dispositivi, riducendo o annullando i possibili errori di cablaggio e limitando notevolmente il volume dei conduttori installati con conseguente riduzione dei costi di manodopera;
• Maggiore sicurezza per l’utente - i dispositivi di comando sono alimentati con bassissima tensione di sicurezza;

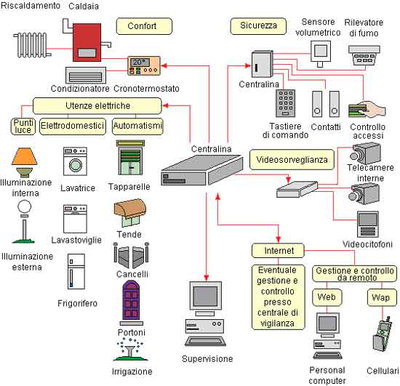

• Supervisione centralizzata del sistema – mediante uso di personal Computer è possibile supervisionare tutto il sistema;
• Manutenzioni programmate e assistenza tecnica semplificata - autodiagnostica e/o ricerca guasti automatizzata;
• Remotizzazione dei comandi e dei controlli sull’impianto – tramite il collegamento con la rete telefonica è possibile il controllo e il comando a distanza dell’impianto .
