Il cablaggio dell\'edificio

Per quanto concerne la trasmissione delle immagini all’interno del sistema di TVCC, il progetto prevede l’installazione di una linea dedicata con portante coassiale.

Per ciò che riguarda il cablaggio vero e proprio dell’edificio, invece, la soluzione individuata per l’integrazione è quella di un sistema “BUS”.

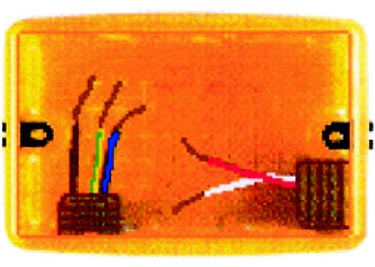

Concretamente, tale scelta comporterà la posa di un condotto aggiuntivo che andrà a sommarsi a quello adoperato normalmente per alloggiare la linea di potenza (figura 3).

Accanto alla consueta linea elettrica è dunque prevista la realizzazione di una seconda canalizzazione atta ad alloggiare un semplice doppino twistato (non necessariamente schermato). L’installazione di questa linea di comando, in particolare, consentirà l’integrazione dei diversi sensori/dispositivi in campo e garantirà eventuali sviluppi anche in termini di espandibilità nell’ambito più generale della domotica.

Onde evitare disturbi dovuti alla vicinanza della linea di potenza (incompatibilità elettromagnetica), la predisposizione di una seconda canalizzazione (linea BUS di comando) all’interno delle murature terrà necessariamente conto della distanza minima prevista per il tipo di doppino prescelto. Inoltre, occupandoci sempre di limiti dimensionali, occorrerà considerare il numero massimo di apparecchiature installabili su ciascuna linea. In tal senso, a prescindere dalla quantità di apparecchi previsti in questa fase, bisognerà predisporre il sistema in modo sovradimensionato al fine di consentire eventuali implementazioni future.
