I tubi protettivi per i cavi - Prima parte

Un sistema di tubi (il testo inglese della norma li chiama “conduit system”) è costituito dall’insieme di tubi protettivi e relativi accessori destinati alla protezione di conduttori o cavi negli impianti elettrici o di telecomunicazione. Il tubo, è un “involucro chiuso, di sezione circolare o non circolare, destinato alla messa in opera o alla sostituzione mediante tiro di cavi”, che permette il solo “infilaggio”, o “sfilaggio” per un’eventuale sostituzione, di conduttori e cavi. L’inserimento all’interno del tubo non può quindi essere ottenuto mediante inserimento laterale.

I sistemi di tubi sono riferibili a quattro fondamentali norme di prodotto:

• EN 61386-1 (CEI 23-80), prescrizioni generali;
• EN 61386-21 (CEI 23-81), tubi rigidi;
• EN 61386-22 (CEI 23-82), tubi pieghevoli;
• EN 61386-23 (CEI 23-83), tubi flessibili.

Ciascun tubo deve riportare, in modo indelebile e ben leggibile, le seguenti informazioni minime:

• nome del costruttore o del venditore o il marchio di fabbrica o di identificazione,
• marchio di identificazione del prodotto in modo tale da permettere l’identificazione nella documentazione del costruttore o del venditore.

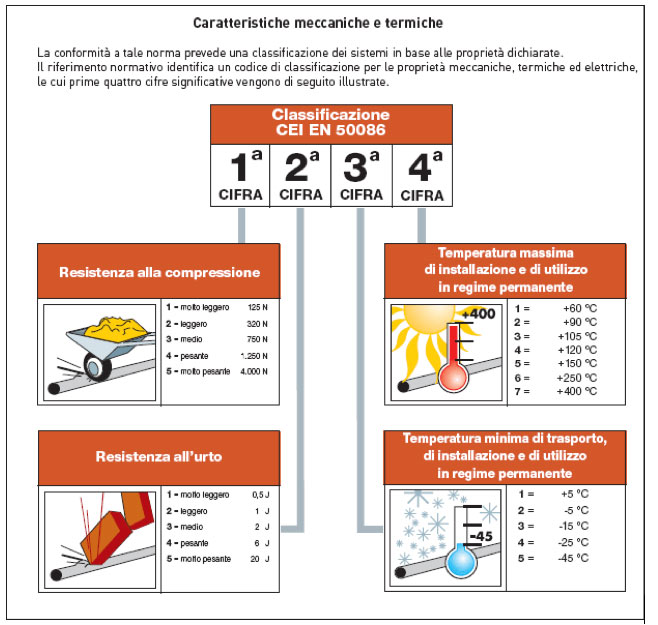

E’ previsto anche un codice di classificazione, non è obbligatorio, che, quando presente, deve riportare almeno le prime quattro cifre ciascuna delle quali rappresenta una delle caratteristiche indicate in figura 4.

Il codice completo, composto da 12 cifre, individua alcune proprietà del tubo derivate da apposite prove di prodotto. La tabella 2 (disponibile con la guida completa) descrive il significato di ogni cifra che, in base alla posizione occupata nel codice, fornisce informazioni relativa alle caratteristiche del tubo.

Attenzione! La guida completa è scaricabile in formato pdf SOLO per gli utenti abbonati al servizio. Segui il link riportato qui sotto e scopri i contenuti della guida completa.

Allegati scaricabili

Guida completa
