Gruppi elettrogeni

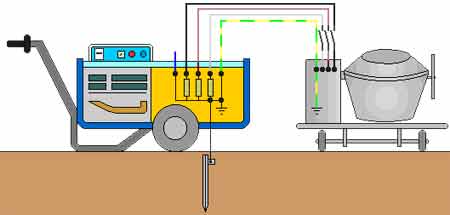

La protezione dai contatti indiretti quando si utilizzano gruppi elettrogeni nei cantieri può essere ottenuta realizzando, con un collegamento a terra del centro stella del generatore, un sistema di tipo TN e coordinando opportunamente l’impedenza dell’anello di guasto con adeguati dispositivi di protezione (fig. 23).

Nel calcolare l’impedenza dell’anello di guasto si deve tener conto dell’elevata reattanza interna del generatore e delle conseguenti piccole correnti di cortocircuito che generalmente non permettono di interrompere il guasto in tempo utile mediante interruttori magnetotermici.

Una buona protezione può essere ottenuta solo mediante interruttori differenziali posti a protezione di ogni singola derivazione. Se il gruppo elettrogeno è monofase ed alimenta un singolo utilizzatore è possibile adottare la misura di protezione per separazione elettrica che però non può essere applicata ad installazioni più estese a causa della difficoltà nei cantieri di garantire il necessario isolamento verso terra.
