Fusibile
Dispositivo che mediante la fusione di uno o più
elementi fusibili, a tal fine progettati e proporzionati apre il circuito in cui
è inserito interrompendo la corrente quando essa supera un valore specificato
per una durata sufficiente. Il fusibile comprende tutte le parti che
costituiscono il dispositivo completo.
Supporto della
cartuccia
Assieme di base e portacartuccia. (Quando nella presente
Norma viene utilizzato il termine “supporto della cartuccia”, si intende la base
del fusibile e/o il portacartuccia, se non è necessaria una distinzione tra i
due termini).
Base del fusibile
Parte fissa di un
fusibile munita di contatti, morsetti e calotte, dove
applicabile.
Portacartuccia
Parte amovibile di un
fusibile prevista per tenere in posto la
cartuccia.
Cartuccia
Parte di un fusibile
comprendente l’elemento(i) fusibile, prevista per essere sostituita dopo che il
fusibile ha funzionato.
Contatto
Due o più parti
conduttive destinate ad assicurare la continuità del circuito tra una cartuccia
e il corrispondente supporto.
Elemento fusibile
Parte
di una cartuccia prevista per fondere quando il fusibile interviene. La
cartuccia può comprendere più elementi fusibili in
parallelo.
Dispositivo indicatore
Dispositivo
previsto per indicare se il fusibile è
intervenuto.
Percussore
Dispositivo meccanico,
facente parte di una cartuccia che, quando il fusibile interviene, rilascia
l’energia richiesta per provocare il funzionamento di altri apparecchi o
dispositivi indicatori, o per effettuare un
interblocco.
Calibratore
Parte aggiuntiva di una base
destinata ad assicurare un grado di non
intercambiabilità.
Fusibili per uso da parte di persone
addestrate
Fusibili previsti per essere utilizzati in installazioni
in cui le cartucce sono accessibili e sostituibili solo da persone
addestrate.
Fusibili per uso da parte di persone non
addestrate
Fusibili previsti per essere utilizzati in installazioni
dove le cartucce sono accessibili e sostituibili da persone non
specializzate.
Porta
Valori limite entro i quali le
caratteristiche, per esempio le caratteristiche tempo-corrente, devono
ricadere.
Potere di interruzione di una
cartuccia
Valore (efficace per corrente alternata) della corrente
presunta che una cartuccia è in grado di interrompere ad una tensione
determinata e in condizioni specificate d’uso e di comportamento (almeno 50 kA
per cartucce ad uso industriale e 6 kA per cartucce ad uso domestico e
similare).
Campo di interruzione
Campo di corrente
presunta all’interno del quale il potere di interruzione di una cartuccia è
assicurato.
Corrente limitata
Massimo valore
istantaneo raggiunto dalla corrente durante l’operazione di interruzione,
effettuata da una cartuccia quando essa interviene in modo da impedire che la
corrente raggiunga il valore massimo altrimenti raggiungibile.
Caratteristica di limitazione
Curva che dà i valori
della corrente limitata in funzione della corrente interrotta presunta in
condizioni di funzionamento specificate.
Corrente massima
ammissibile
(di un supporto della cartuccia) Valore di corrente
limitata che il supporto della cartuccia può sopportare.

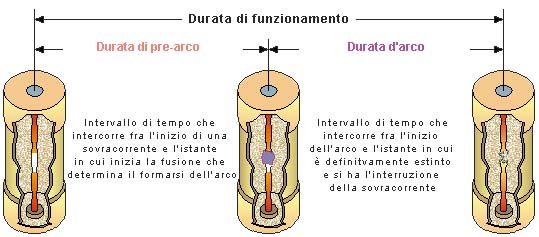

Durata
di pre-arco
Intervallo di tempo tra l’inizio di una corrente
sufficiente per provocare la fusione dell’elemento fusibile e l’istante in cui
inizia la formazione dell’arco.
Durata
d’arco
Intervallo di tempo tra l’inizio dell’arco e l’istante in cui
questo è definitivamente estinto.
Durata di
funzionamento
Somma della durata di pre-arco e della durata
d’arco.
Potenza dissipata di una cartuccia
Potenza
dissipata in una cartuccia che porta la corrente nominale in condizioni
specificate.
Corrente nominale di una cartuccia (In)
Valore di
corrente che la cartuccia può portare in modo continuo, senza deteriorarsi, in
condizioni specificate. I valori di corrente preferenziali, in ampere, della
cartuccia dovrebbero essere scelti tra i seguenti:
- Impiego da parte di persone addestrate e non addestrate - 2 , 4 , 6 , 8,10,12 ,16, 20, 25, 32, 40, 50, 63, 80, 100
- Impiego da parte di persone addestrate - 125 , 200 , 250 , 315, 400, 500, 630, 800, 1000, 1250
Corrente convenzionale di non fusione
(Inf)
Valore di corrente specificato che la cartuccia è
in grado di portare per un tempo specificato (tempo convenzionale) senza che si
verifichi la fusione dell’elemento fusibile.
Corrente
convenzionale di fusione (If)
Valore di corrente
specificato che provoca il funzionamento della cartuccia entro un tempo
specificato (tempo convenzionale).
|
Tempi e correnti convenzionali per cartucce
gG e gM (Norma CEI 32-1) | |||
|
Corrente nominale In (A) |
Tempo convenzionale (h) |
Correnti convenzionali | |
|
Inf |
If | ||
|
In ≤4 (*) |
1 |
1,5 In |
2,1 In |
|
4n ≤16 (*) |
1 | ||
|
1,5 In |
1,9 In | ||
|
16n ≤63 |
1 |
1,25 In |
1,6 In |
|
63n ≤160 |
2 | ||
|
160n ≤400 |
3 | ||
|
400≤In |
4 | ||
|
(*) Solo cartucce gG | |||
I2t (integrale Joule)
Integrale del
quadrato della corrente esteso ad un determinato intervallo di
tempo.
Caratteristica I2t
Curva che dà i
valori di I2t (I2t di pre-arco e/o I2t di
funzionamento) in funzione della corrente presunta per condizioni di
funzionamento specificate.
Zona I2t
Zona
compresa tra la caratteristica I2t di pre-arco minima e la
caratteristica I2t di funzionamento massima in condizioni
specificate.
|
Caratteristiche di intervento e non
intervento per cartucce gG e gM (Norma CEI 32-1) | ||||||
|
Corrente nominale (A) |
Porte |
Valori di pre-arco I2t a 0,01 s per le cartucce “gG”e “gM | ||||
|
Imin per intervento entro 10 s (A) |
Imin per intervento entro 10 s (A) |
Imin per intervento entro 0,1 s (A) |
Imax per intervento entro 0,1 s (A) |
I2tmin 103 (A2s) |
I2tmax 103 (A2s) | |
|
16 |
33 |
65 |
85 |
150 |
0,3 |
1,0 |
|
20 |
42 |
85 |
110 |
200 |
0,5 |
1,8 |
|
25 |
52 |
110 |
150 |
260 |
1,0 |
3 |
|
32 |
75 |
150 |
200 |
350 |
1,8 |
5 |
|
40 |
95 |
190 |
260 |
450 |
3 |
9 |
|
50 |
125 |
250 |
350 |
610 |
5 |
16 |
|
63 |
160 |
320 |
450 |
820 |
9 |
27 |
|
80 |
215 |
425 |
610 |
1100 |
16 |
46 |
|
100 |
290 |
580 |
820 |
1450 |
27 |
86 |
|
125 |
355 |
715 |
1100 |
1910 |
46 |
140 |
|
160 |
460 |
950 |
1450 |
2590 |
86 |
250 |
|
200 |
610 |
1250 |
1910 |
3420 |
140 |
400 |
|
250 |
750 |
1650 |
2590 |
4500 |
250 |
760 |
|
315 |
1050 |
2200 |
3420 |
6000 |
400 |
1300 |
|
400 |
1420 |
2840 |
4500 |
8060 |
760 |
2250 |
|
500 |
1780 |
3800 |
6000 |
10600 |
1300 |
3800 |
|
630 |
2200 |
5000 |
8060 |
14140 |
2250 |
7500 |
|
800 |
3060 |
7000 |
10600 |
19000 |
3800 |
13600 |
|
1000 |
4000 |
9500 |
14140 |
24000 |
7840 |
25000 |
|
1250 |
5000 |
13000 |
19000 |
35000 |
13700 |
47000 |
Caratteristiche tempo-corrente
Curva che dà il tempo di
pre-arco o il tempo di funzionamento in funzione della corrente presunta, in
condizioni specificate.
Zona tempo-corrente
Zona
compresa tra la caratteristica tempo-corrente di pre-arco minima e la
caratteristica tempo-corrente di funzionamento massima, in condizioni
specificate
