Monitoraggio energia avanzato con gli analizzatori DMG di LOVATO Electric: misure precise, funzioni smart, modularità e gestione multicarico in un’unica piattaforma.
LOVATO Electric offre un pacchetto completo per la gestione e il monitoraggio dell'energia, che include analizzatori di rete di ultima generazione, strumenti di misura digitali, gateway data logger per la raccolta dei dati dai dispositivi in campo, trasformatori di corrente, software di supervisione ed energy management e un'ampia selezione di accessori.

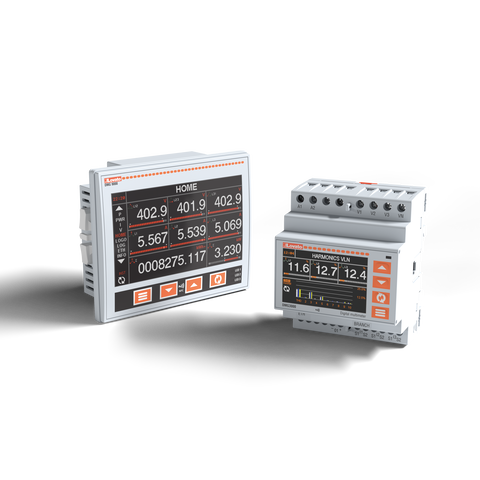

Analizzatori di Rete Serie DMG

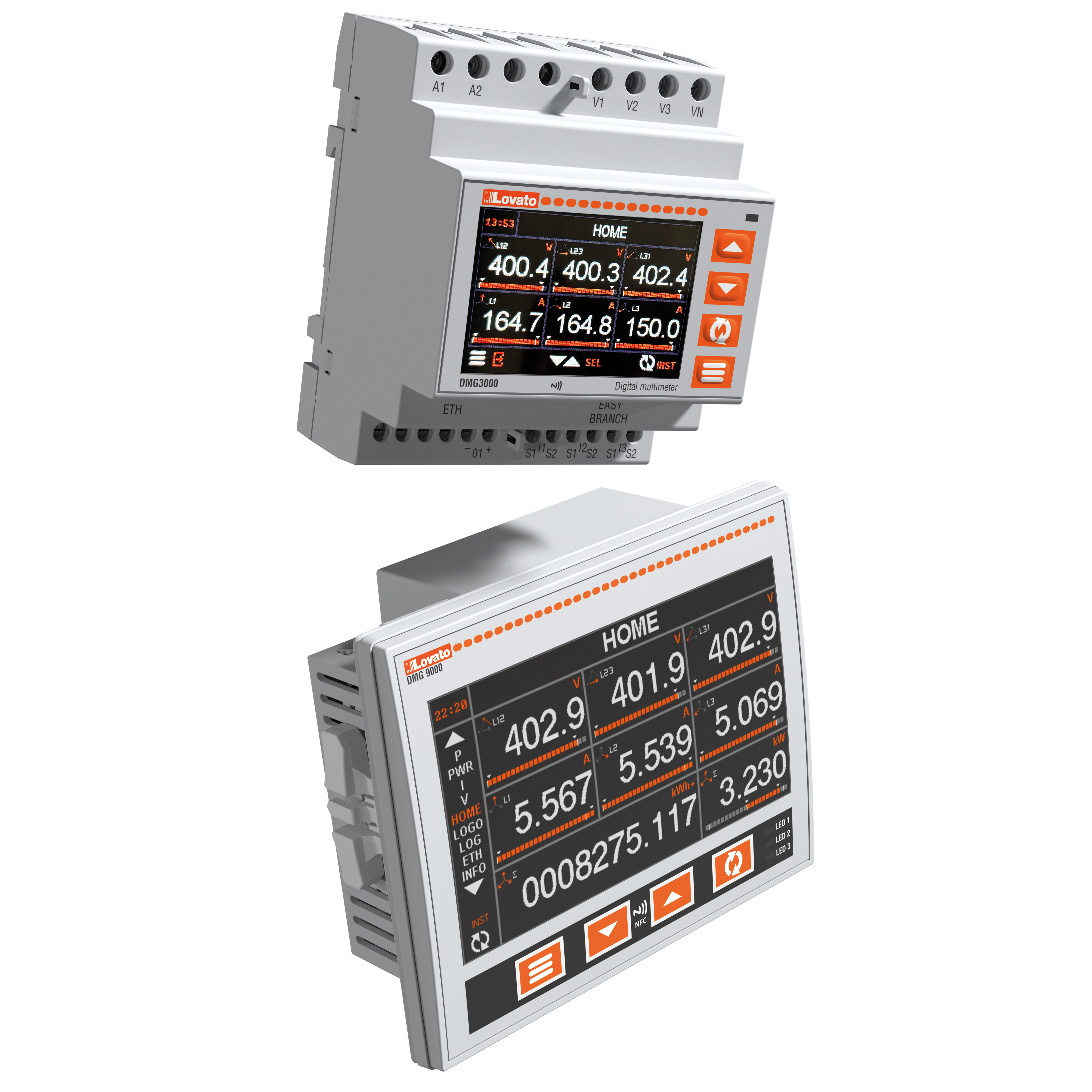

Gli analizzatori di rete serie DMG rappresentano il cuore del sistema di monitoraggio, con funzionalità innovative ed elevata accuratezza di misura. La gamma comprende sia versioni da incasso con ampio display a colori, che versioni modulari, novità 2025, ideali per l'installazione in quadri elettrici o centralini con montaggio su guida DIN.
Display e Interfaccia Utente
Il display grafico LCD a colori permette una visualizzazione chiara e completa in 10 lingue di misure elettriche, statistiche e parametri di impianto, rappresentati in forma tabellare o trend grafici. In particolare, le versioni da incasso integrano un display widescreen da 118x96mm, che offre un'ampia visibilità pur mantenendo la compatibilità con le forature standard da 92x92mm, combinando così un design avanzato ad una perfetta adattabilità agli standard di montaggio.
Configurazione e Connettività
La configurazione dei parametri è semplice ed intuitiva e può essere fatta tramite la tastiera frontale o via smartphone grazie alla connettività NFC integrata sul fronte, che permette la programmazione con l'app gratuita LOVATO NFC disponibile per dispositivi Android e iOS.
Funzionalità di Misura
Dal display a bordo è possibile consultare una vasta gamma di grandezze elettriche, tra cui:
Analisi armonica di tensione e corrente fino al 63° ordine
Visualizzazione attraverso pagine digitali, forme d'onda, diagrammi polari e spettro armonico
Statistiche sulla qualità della rete secondo la norma EN50160 (modelli avanzati)
Comunicazione e Supervisione Remota
Tutti i modelli integrano una o più porte di comunicazione di tipo RS485 o Ethernet per il monitoraggio e la supervisione da remoto. Le versioni con porta Ethernet a bordo integrano anche un web server, che permette di accedere tramite un browser su PC alle informazioni di misura, visualizzate in forma grafica o tabellare, e alla programmazione dei parametri senza la necessità di installare alcun software. I modelli più avanzati sono inoltre dotati di memoria integrata per la raccolta dati, configurabile tramite web server, tramite la quale è possibile selezionare misure e tempo di campionamento.
Moduli di Espansione
Le funzionalità dell'analizzatore possono essere ulteriormente ampliate tramite l'installazione di fino a tre moduli di espansione, che permettono di:
Aggiungere porte di comunicazione supplementari
Aggiungere ingressi e uscite
Rilevare segnali dal campo
Implementare logiche di automazione semplici, basate su misure, stati e allarmi, grazie alla logica PLC integrata, facilmente configurabile con il software gratuito Xpress

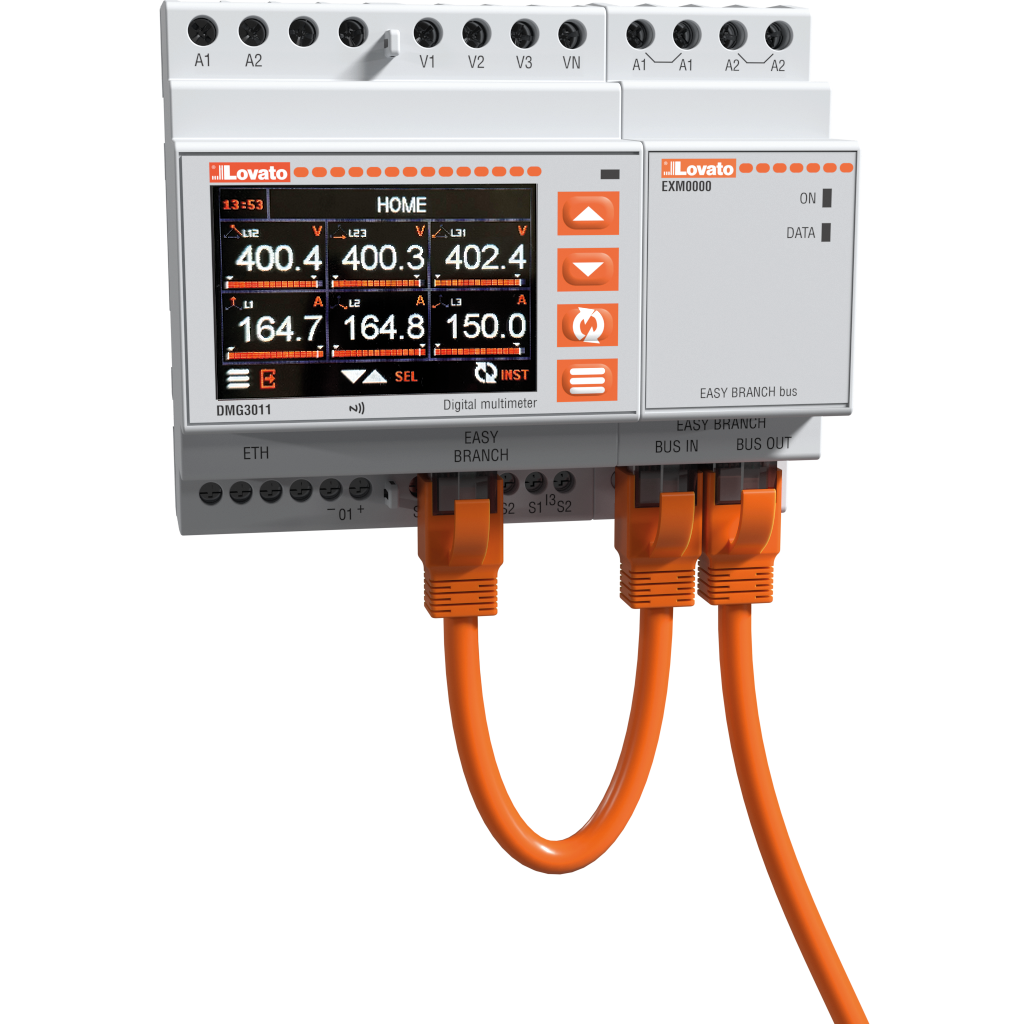

Sistema EASY BRANCH - Monitoraggio Multi-Circuito
Il vero punto di forza degli analizzatori di rete serie DMG è la compatibilità con il sistema di monitoraggio multi-circuito EASY BRANCH, soluzione plug&play LOVATO Electric per il monitoraggio di sistemi o impianti con un numero elevato di carichi da monitorare, come quadri elettrici di distribuzione di centri commerciali o i reparti produttivi di un'azienda.
Vantaggi del Sistema EASY BRANCH
Il sistema EASY BRANCH offre un'alternativa più efficiente e semplice da installare rispetto alla soluzione tradizionale con uno strumento indipendente per ogni punto di misura:
Monitoraggio di fino 33 carichi trifase (o 99 monofase) con un unico dispositivo
Connessione a moduli di misura di corrente con TA elettronici o tradizionali
Riduzione del numero dei dispositivi
Semplificazione dei cablaggi
Riduzione drastica dei tempi di installazione
Riduzione del rischio di errori
Analizzatori Modulari con Bobine di Rogowski
A completare l'offerta, sono disponibili anche analizzatori di rete modulari con misura di corrente tramite bobine di Rogowski, disponibili in versione con corrente massima da 100A a 6300A, ideali per l'installazione di punti di misura su impianti dove le soluzioni classiche con trasformatori di corrente passanti o apribili risultano inapplicabili o troppo onerose.
Compatibilità Software
Gli analizzatori di rete serie DMG sono compatibili con:
Gateway data logger EXCGLB
Synergy e Synergy Cloud - software per il monitoraggio e l'efficienza energetica
Xpress - software di configurazione e controllo remoto
