Per rispondere alle diverse richieste di impiego dei quadri in materiale termoplastico, l’offerta dei quadri Gemini di ABB evolve con l’introduzione di alcune novità in gamma che la rendono ancora più versatile
Per rispondere alle diverse richieste di impiego dei quadri in materiale termoplastico, l’offerta dei quadri Gemini di ABB evolve con l’introduzione di alcune novità in gamma che la rendono ancora più versatile.
- Tamponamento del fondo: permette di completare a livello estetico il quadro Gemini, in particolare per gli usi che comportano un’esposizione del fondo della cassa, come ad esempio il quadro Gemini montato su piantana. Già disponibile per le taglie 1, 2, 3, 4 e 6 oggi il tamponamento è disponibile anche nella misura per la taglia 5, particolarmente idonea nelle applicazioni in cui il quadro è fissato direttamente a terra tramite zoccolo o è accoppiato mediante l’apposito kit di accoppiamento.

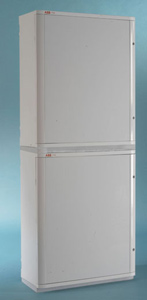

- Kit di accoppiamento: creato per le applicazioni che prevedono la sovrapposizione di due quadri, il kit permette di ottenere una maggiore capienza del quadro e, nello stesso tempo, di garantire una riduzione degli ingombro. Il kit, che si interpone tra le due casse seguendone il profilo, è caratterizzato da un’ampia area per la derivazione cavi tra le due casse, una guarnizione per garantire la tenuta dell’area di contatto, profilo inclinato per compensare lo svaso della cassa e 4 fori per l’accoppiamento dei due quadri tramite viti e bulloni.
- Zoccolo di base H 30: consente di ancorare il quadro Gemini direttamente al pavimento. È caratterizzato da un’altezza di 30 mm e da un profilo inclinato per compensare lo svaso della cassa, che permettere un’installazione parallela al piano di appoggio. Segue la stessa linea estetica del quadro ed è provvisto di guarnizione per proteggere la derivazione dei cavi e di 6 punti per l’accoppiamento con la cassa e per l’ancoraggio al piano su telaio metallico.
- Telaio fisso: introdotto per completare l’applicazione del quadro Gemini a terra, il telaio fisso è creato per accogliere la cassa e agevolarne l’accoppiamento al piano d’appoggio, in modo stabile e preciso. Questo accessorio può essere fissato su zoccolo gettato e sugli appositi punti di fissaggio ricavati dal pavimento.
- Kit di fissaggio delle controporte con viti: permette di soddisfare le richieste di un fissaggio definitivo e più resistente della controporta. Il kit è composto da:
- 4 inserti posizionati nei fori già predisposti per accogliere i ganci in plastica;
- 4 tappi in plastica posizionati nel foro già predisposto per la vite di fissaggio dei ganci in plastica, a garanzia del grado di protezione IP40 della controporta a porta aperta;
- 4 viti avvitate sugli inserti che permettono il fissaggio della controporta sulla cassa.
Il nuovo kit sostituisce completamente i ganci standard e parzialmente i ganci laterali.
