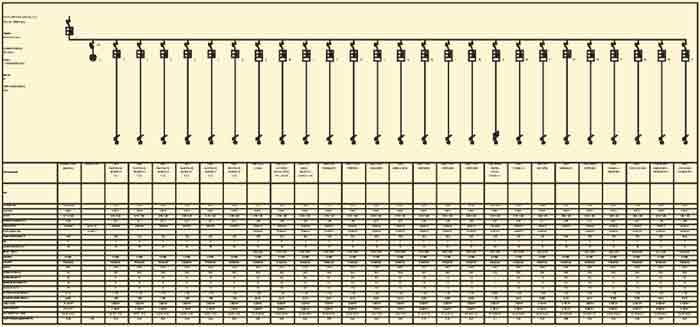

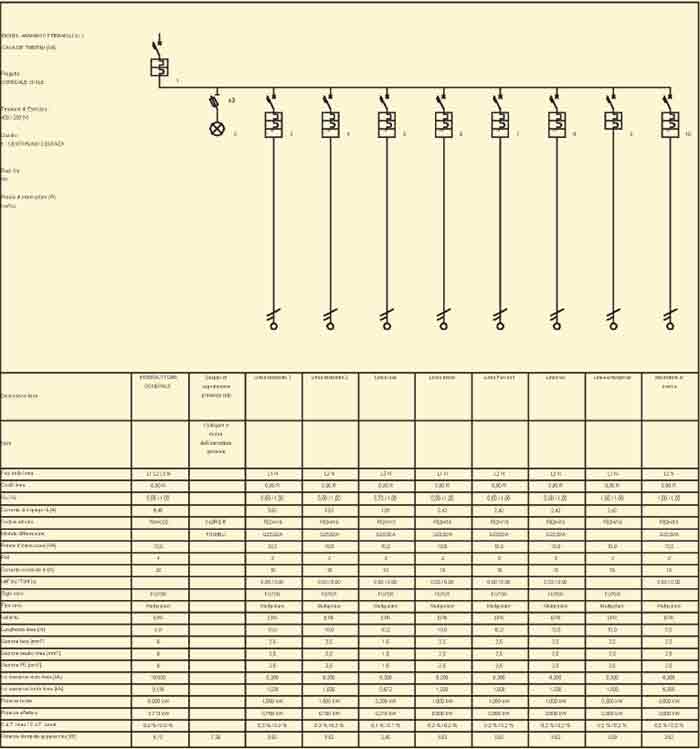

Gli schemi elettrici del quadro tipo Q.G.R. e del centralino tipo di camera di degenza sono riportati rispettivamente nelle figure 4 e 5.
Nella figura 6 è riportato lo schema di un nodo equipotenziale, i sub-nodi ed i collegamenti equipotenziali di una camera di degenza. N.B.: Vanno collegate al nodo tutte le masse installate al di sotto di 2,5 m dal pavimento.
In figura 7 è riportato la realizzazione di un nodo equipotenziale.
Nella figura 8 è riportato lo schema d’installazione dell’impianto di illuminazione, mentre nella figura 9 quello delle prese e degli impianti ausiliari.

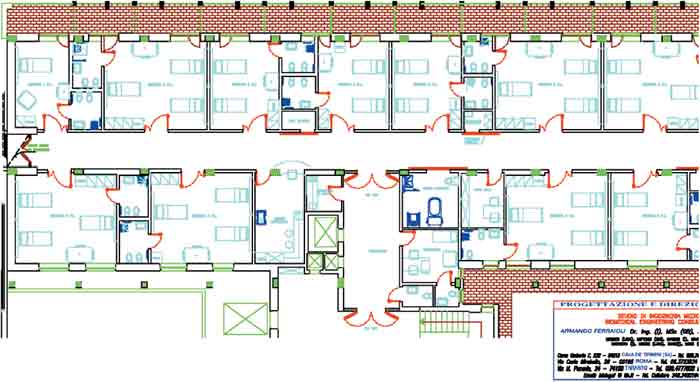

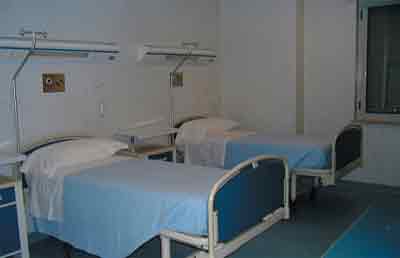

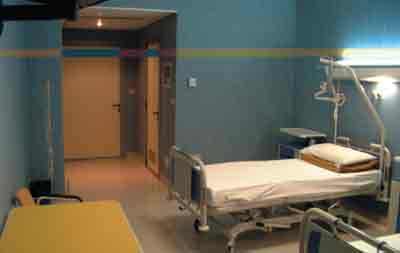

Si riportano in conclusione alle figure 10 e 11, ai fini esplicativi, due esempi di camera di degenza.
