Struttura e topologia di un sistema di cablaggio

La struttura più razionale e flessibile, in caso di possibili sviluppi dell’impianto, è la cosiddetta topologia di tipo stellare gerarchico, caratterizzata da alcuni punti, detti centri stella, che identificano, secondo un determinata gerarchia, diversi livelli. La struttura può anche molto complessa in presenza di più edifici di un’unica proprietà, ma si possono avere anche cablaggi di estensione limitata. Ad esempio cablaggi in singoli edifici oppure cablaggi in cui dal distributore di insediamento si passa direttamente ai distributori di piano.

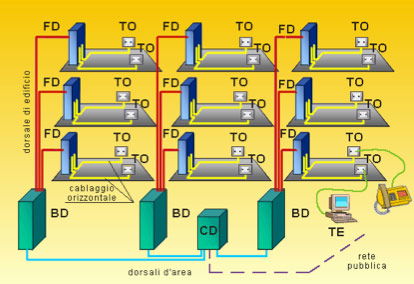

Se in un area privata (insediamento o comprensorio) sono presenti più edifici è possibile allestire un unico sistema di cablaggio strutturato facente capo ad un centro stella principale dal quale ci si distribuisce verso i centro stella dei singoli edifici. Una tipica struttura gerarchico stellare è rappresentata in figura 1 nella quale sono rappresentati i vari centri stella pertinenti rispettivamente al comprensorio, all’edificio o al piano dell’edificio.

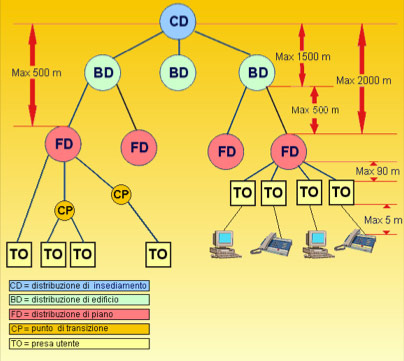

Gli elementi funzionali e i sottosistemi e che creano un sistema di cablaggio strutturato possono essere così riassunti (figura 2):

• CD, distributore di insediamento - zona in cui si concentrano le apparecchiature di distribuzione relative a tutto l’impianto;
• dorsale di insediamento;
• BD, distributore dell’edificio - zona in cui si concentrano le apparecchiature di distribuzione relative all’edificio singolo;
• dorsale di edificio;
• FD, distributore del piano - zona in cui si concentrano le apparecchiature di distribuzione verso le prese utente di ciascun piano dell’edificio;
• cablaggio orizzontale;
• CP, punto di transizione - punto di interconnessione intermedio (opzionale);
• TO, presa utente – presa di telecomunicazioni per l’utente.
