Il sistema di cablaggio strutturato Btnet di BTicino è la soluzione ideale per la gestione delle reti dati. La gamma comprende soluzioni per il cablaggio in rame sino a categoria 6A, 500 MHz – 10 Gbit/s, un’ampia gamma di prodotti in fibra ottica e contenitori per la gestione ottimizzata del cablaggio con pannelli di permutazione dalle performance elevate, con il sistema di fissaggio rapido quick-fix.
Il sistema di cablaggio strutturato Btnet di BTicino è la soluzione ideale per la gestione delle reti dati.
La gamma comprende soluzioni per il cablaggio in rame sino a categoria 6A, 500 MHz – 10 Gbit/s.

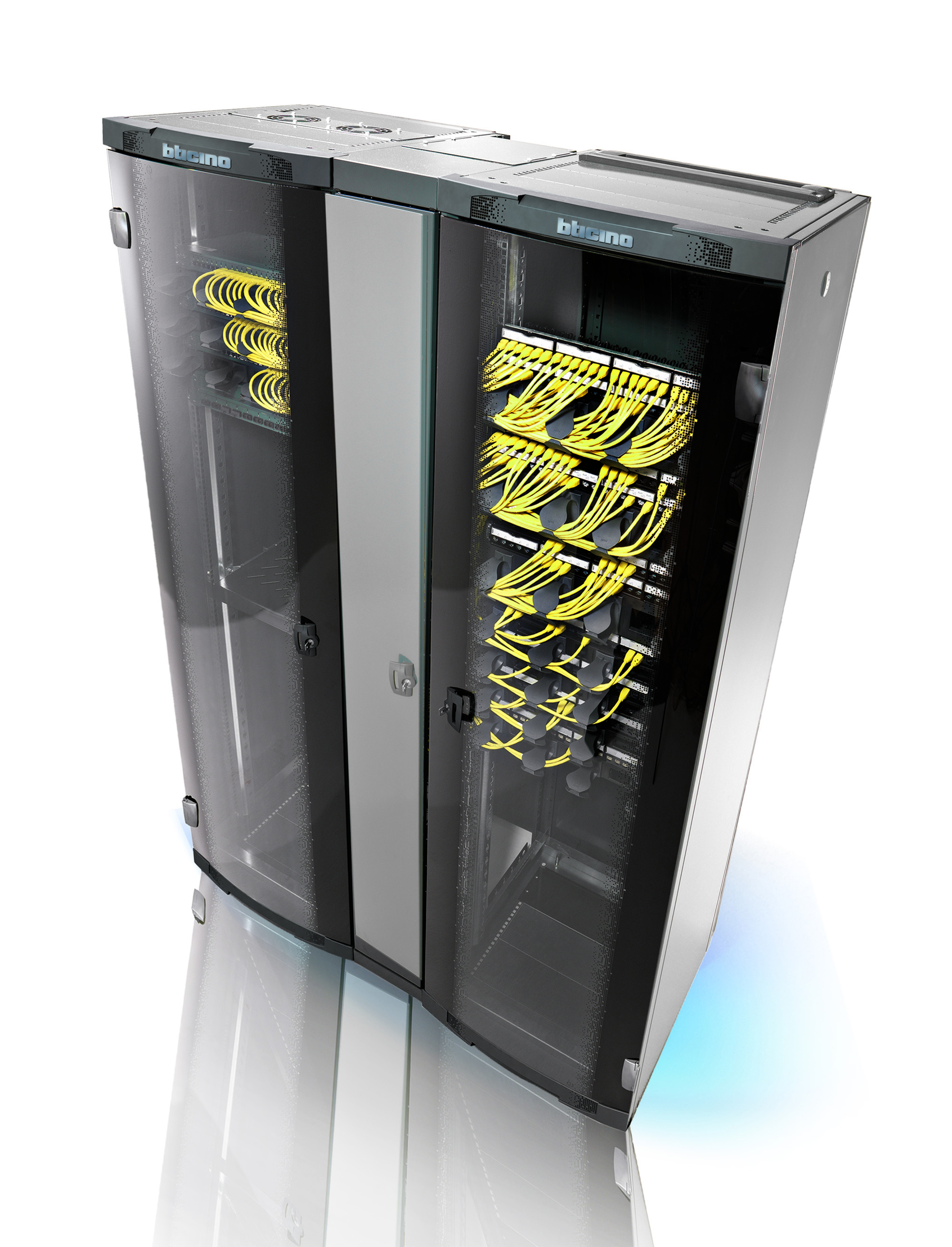

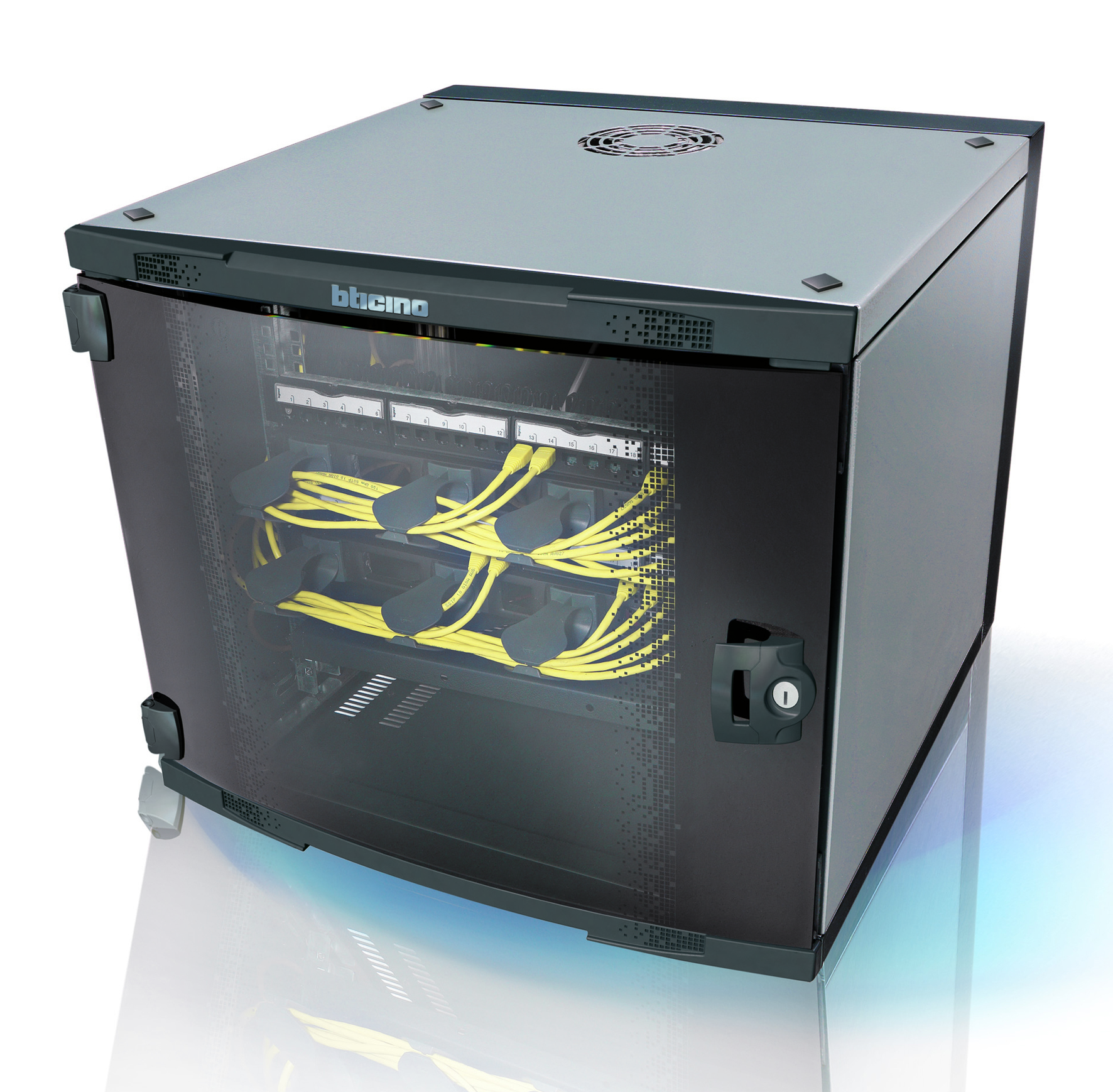

La soluzione rame è disponibile infatti in categoria 6A (fino a 500 MHz), categoria 6 (fino a 250 MHz) e categoria 5E (fino a 100 MHz). Tutti i sistemi sono stati progettati per ottimizzare le prestazioni di sistema. Btnet offre anche un’ampia gamma di prodotti in fibra ottica e contenitori per la gestione ottimizzata del cablaggio.
Pannelli di permutazione, performance celevate con il sistema di fissaggio rapido quick-fix.

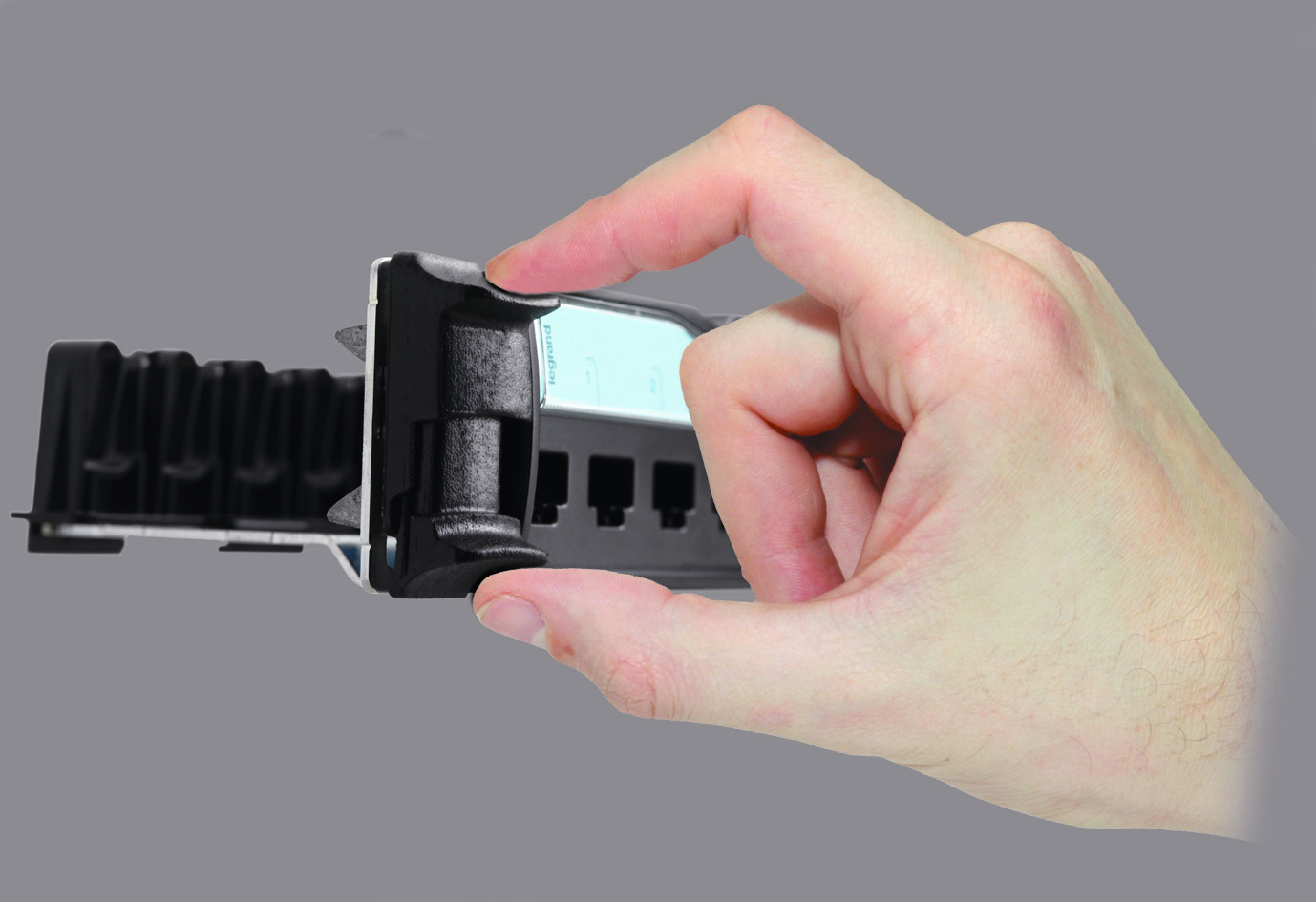

L’esclusivo sistema di fissaggio rapido riduce le tempistiche installative. I pannelli di permutazione possono essere agganciati al montante con il sistema quick-fix senza l’utilizzo di viti.
Questo sistema meccanico consente l’aggancio/sgancio del pannello dai montanti, la centratura e stabilizzazione nella posizione corretta, rendendo più rapide le operazioni di manutenzione ed ispezione.

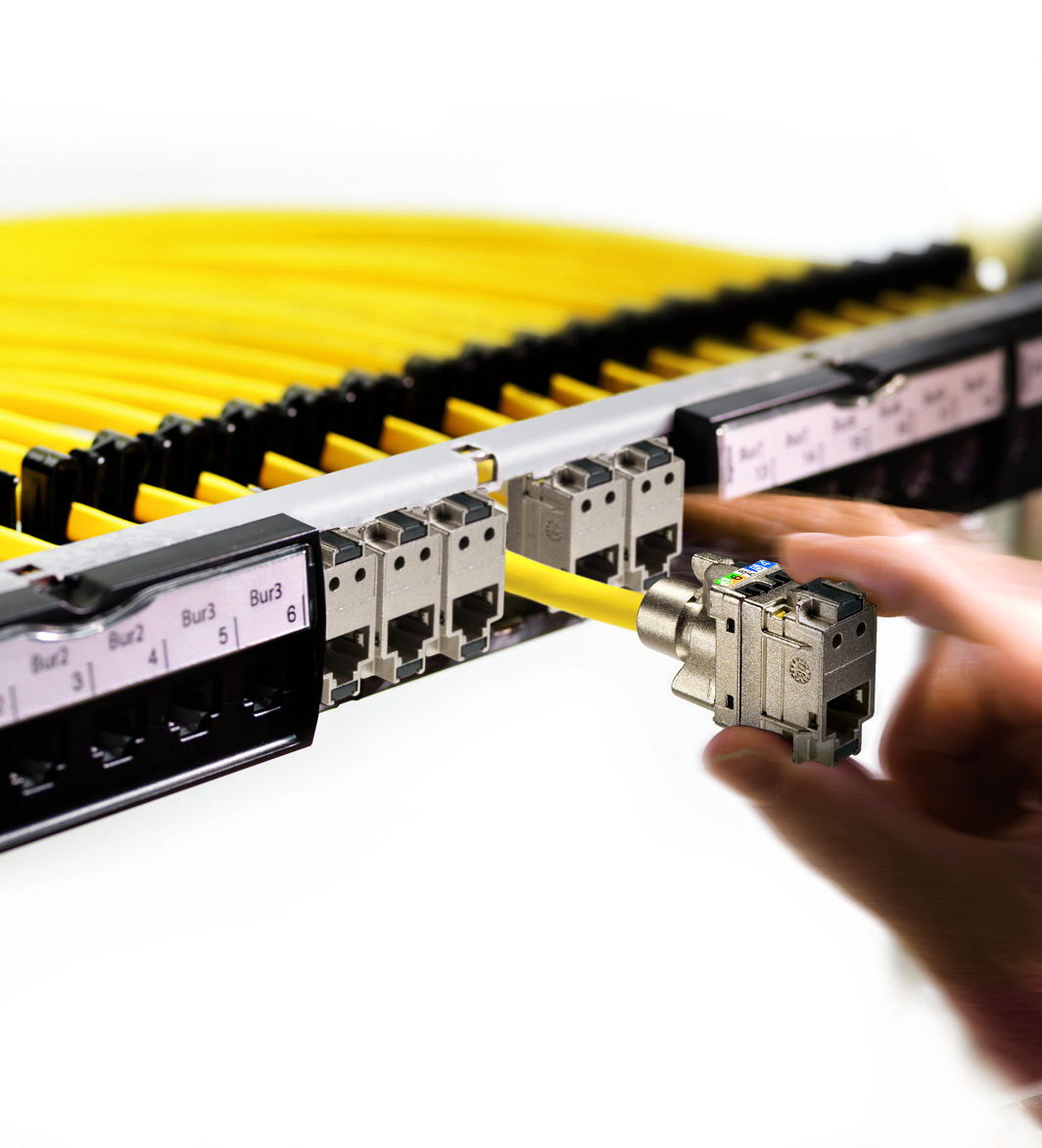

Inoltre i pannelli di permutazione sono stati progettati per consentire l’aggancio del connettore singolarmente con installazione frontale. Inoltre, la gestione dei cavi è agevolata tramite guida cavo.

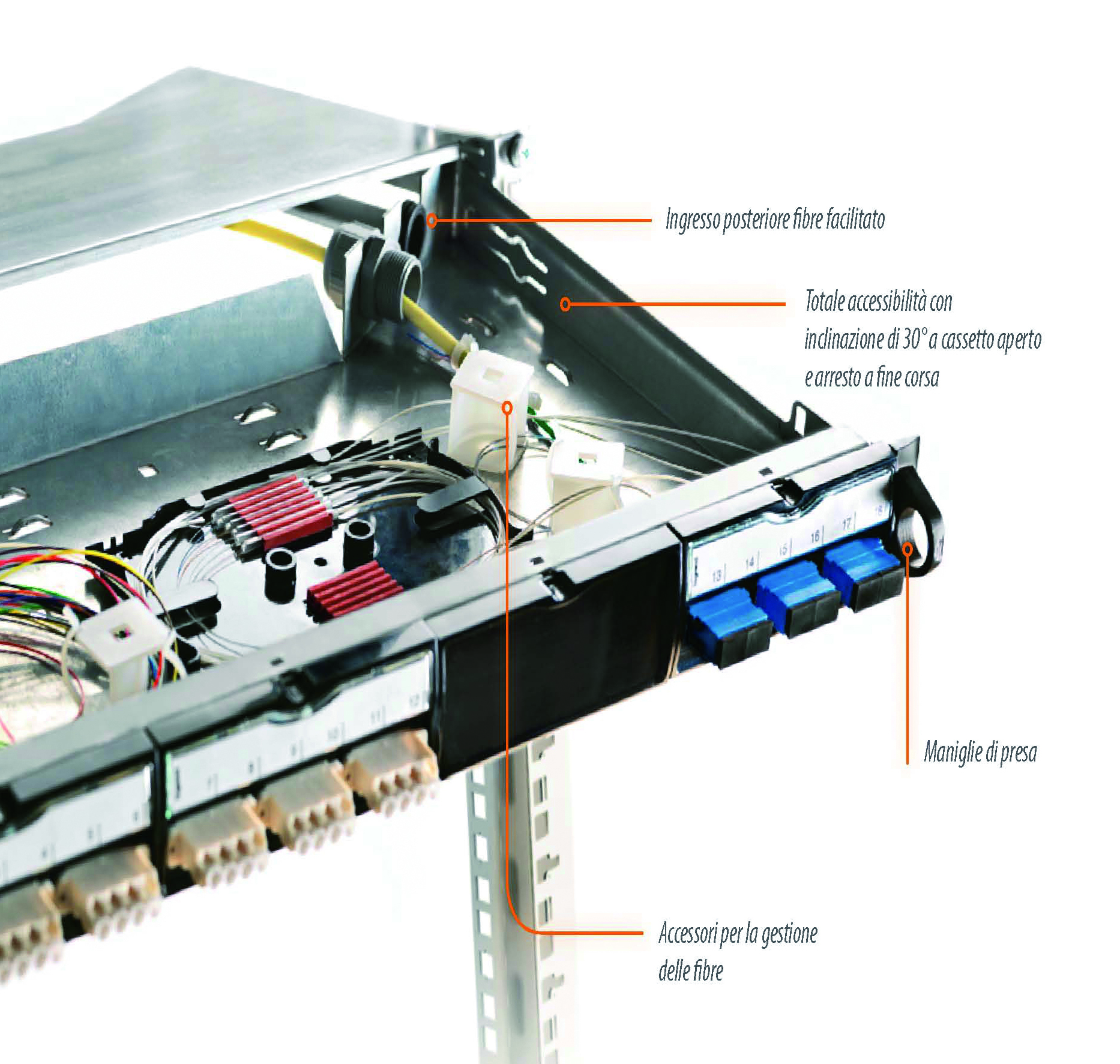

Sono disponibili anche pannelli vuoti da completare con blocchi RJ45.(ogni blocco può contenere fino a 6 connettori RJ45) e mini cassetti ottici per installare la fibra ottica all’interno del pannello rame.
I pannelli sono disponibili nelle versioni complete nelle cat. 6A STP, cat. 6 UTP e STP e cat. 5E UTP e componibili tramite blocchi di 6 connettori RJ45.
Integrazione e convergenza di rete
Btnet è stato studiato per essere integrato con tutte le offerte proposte da BTicino: Interlink Office, serie civili, passerelle a filo Cablofil etc..
Btnet può supportare la distribuzione di tutte le soluzioni IP (telefonia, dati, video controllo, controllo accessi etc.)
Performance del sistema Btnet
Le misurazioni dei parametri elettrici dei componenti e dei link del sistema Btnet, validati dai laboratori indipendenti 3P e ETL, hanno sottolineato la triplice perfomance:
- Trasmissione in categoria 6°, garantita su 100 m del cablaggio orizzontale e sulle dorsali.
- Ampio superamento dei requisiti della norma ISO 11.801, 2° edizione, emendamento 2, garantendo così un ampio margine prestazionale, rendendo più agevole l’installazione e certificazione.
- Garanzia nel tempo: BTicino mette a disposizione un’estensione della garanzia del sistema fino a 25 anni.

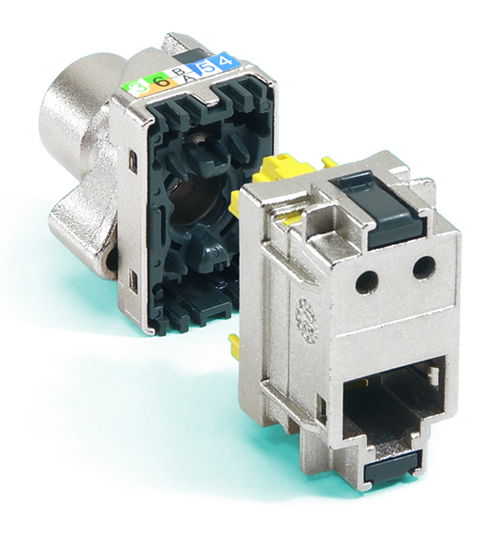

La soluzione in rame: il nuovo connettore Btnet Toolless
Il nuovo connettore Toolless è il cuore delle performance del sistema Btnet. È possibile ottenere una perfetta connessione in pochi secondi garantendo le ottime performance del link, dal pannello di permutazione alla postazione da lavoro.

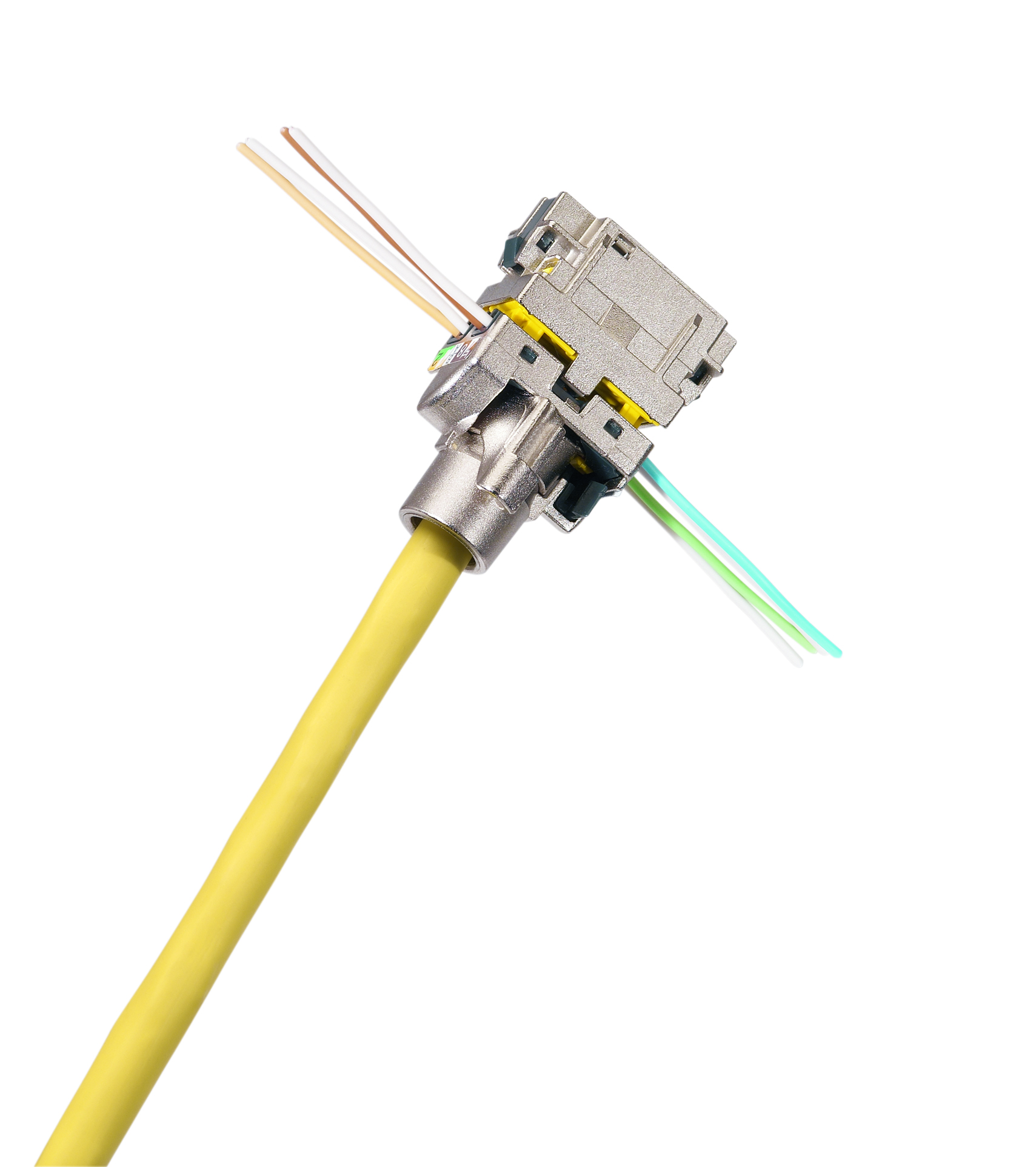

Il nuovo connettore Toolless IDC a connessione rapida senza attrezzi è disponibile in tutte le categorie per l’installazione sia sui pannelli di permutazione che nella postazione di lavoro.
I connettori Toolless sono differenti tra pannello di permutazione e linea civile, la ghiera d’attestazione sul connettore da pannello è maggiorata per una migliore ergonomia e installazioni ripetute. La ghiera è invece ridotta nel connettore da frutto per facilitare l’installabilità in scatola da incasso.
