Rivelatori di fumo

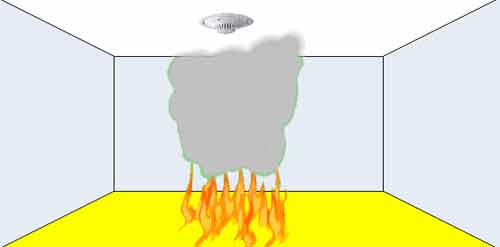

All’interno di questi rivelatori c’è una sorgente di luce nel campo dell’infrarosso (in genere un LED) posta in una zona nella quale può entrare il fumo. Una parte ricevente sensibile alla luce infrarossa (fotodiodo) è posta in una camera attigua alla parte emittente, ma non può riceverne il segnale perché è otticamente schermata da una parete e da un labirinto ottico. La presenza del fumo, che ha la possibilità di entrare nel rivelatore, riflette la luce emessa dal LED ad infrarossi, creandogli un percorso fino al ricevitore, il quale emette così il segnale di allarme (figura 15).

Poiché una priorità assoluta è quella di evitare falsi allarmi, il segnale luminoso emesso viene codificato in modo che l’allarme scatti solo alla ricezione di “quel” particolare segnale luminoso e non di altri.

Il fumo serve quindi per creare uno schermo alla luce, di conseguenza questo rivelatore potrebbe avere dei problemi in caso di fumi poco opachi o trasparenti (non scatta) o in caso di locali molto polverosi (scatta a sproposito).

É ovvio che se l’incendio, per la tipologia dei materiali in combustione, produce soprattutto fiamma e poco fumo, tali rivelatori non sono i più adatti (come ad esempio nelle centrali termiche, nelle zone con pericolo di esplosione, nelle autorimesse). Mentre sono perfetti per situazioni opposte come locali in cui possono bruciare tessuti, legname o carta.

É utile anche ricordare che nei locali per fumatori è forse meglio astenersi dall’installare questo tipo di rivelatori.

Rivelatori puntiformi a ionizzazione

Questi rivelatori, basati sulla ionizzazione dell’aria da parte di particolari sostanze, lavorano come i precedenti, ma riescono a sentire anche fumi non particolarmente opachi. Sono comunque meno utilizzati per difficoltà di manutenzione.

Rivelatori puntiformi ad aspirazione

Rivelatore ideato per applicazioni particolari. Il rivelatore può essere posto in una posizione anche lontana rispetto all’area da proteggere, in quanto un sistema di aspirazione (posto nel locale da proteggere) si occupa di prelevare il fumo e di convogliarlo verso il rivelatore (figura 16).

Su una normale tubazione in PVC vengono praticati dei fori di campionamento dell’aria nel locale sorvegliato. Utilizzando un solo rivelatore, la guida CEI 83-11 indica in 30 m² la massima superficie di copertura per ognuno dei fori di campionamento.

I possibili utilizzi di una tale tecnica sono soprattutto le aree inaccessibili (controsoffitti, vani tecnici, cavedi, condotti, etc.), ma anche ambienti ove è richiesto un basso impatto estetico, ambienti con atmosfera inquinata o impraticabile, stalle, prigioni, stazioni della metropolitana, etc.

Rivelatori lineari

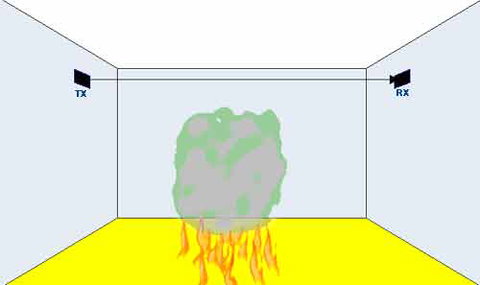

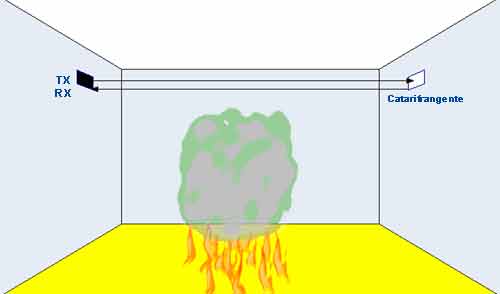

Il rivelatore di fumo in questione è costituito da un trasmettitore e da un ricevitore alloggiati all’interno dello stesso contenitore e quindi abbinati ad un catarifrangente (figura 17), oppure fisicamente separati (figura 18).

Nel primo caso le distanze tra rivelatore e catarifrangente dalla parte opposta può arrivare a poche decine di metri, mentre nella versione con trasmettitore e ricevitore separati si può arrivare anche a coprire distanze di 100 m. Il trasmettitore invia un raggio di luce infrarossa con una specifica frequenza ed intensità, il ricevitore misura l’intensità del raggio ricevuto, se il raggio è oscurato dalla presenza di fumo, il sensore del ricevitore è colpito da un’intensità inferiore al normale e genera un allarme.

C’è da rilevare che, per evitare falsi allarmi, come quelli causati ad esempio da un ostacolo fisico che interrompe il fascio luminoso, questi rivelatori si attivano solo quando la luce è interrotta in modo discontinuo (presenza di fumo che non è uniforme), mentre disattivano il funzionamento quando c’è un’interruzione permanente della luce (presenza di ostacolo materiale)

É un rivelatore ideale per la copertura di grandi aree come capannoni, magazzini, hangar o di ambienti con soffitti molto alti dove l’installazione e la manutenzione di rivelatori puntiformi può risultare difficoltosa. Locali possibili sono musei chiese, mostre d’arte, biblioteche, hotel, negozi, cinema, sale computer, magazzini, etc.
