La norma cei 11-17 prevede la prova di tensione applicata in corrente continua, corrente alternata e corrente alternata in bassa frequenza.
Quest’ultima viene espressamente richiesta dal Enel nel caso di connessione alle reti enel in alta e media tensione

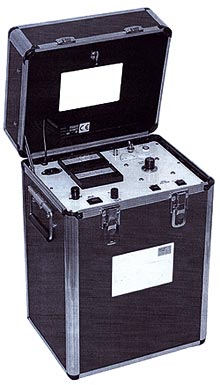

I rigidimetri in bassa frequenza proposti da ELDES vengono usati per verificare l’isolamento dei cavi di media tensione tramite erogazione di tensione in alternata con frequenza minore di 0,1 hz
La gamma proposta e’ in grado di coprire tutte le esigenze richieste dal mercato con tensioni di prova che vanno da 1 kv fino 300kv sia in continua che in alternata
VLF-25CM VLF-4022CM VLF-6022CM
I rigidimetri in bassissima frequenza sono in grado di erogare una tensione in alternata con una frequenza minore o uguale a 0,1 Hz.
Vengono usati nei casi dove necessita eseguire delle prove in campo in c.a. su oggetti con alte capacita e dove i sistemi a risonanza sono poco pratici, ad esempio per provare cavi elettrici lunghi oltre 15 km, trasformatori passanti macchine rotanti (generatori e motori secondo ieee-433-1974)
Ad esempio a 0,1 Hz la potenza necessaria per eseguire una prova e’ minore di circa 600 volte rispetto ad una apparecchiatura che genera una tensione a 60 Hz, mentre e’ di circa 500 volte per una apparecchiatura che genera una tensione a 50 Hz
I modelli VLF-4022CM e VLF-6022CM sono dei generatori di alta tensione in ca. rispettivamente da 0..40 kV e 0..60 kV con una frequenza di 0.1/0.05/0.02 Hz, mentre il modello VLF-25CM genere fino a 25 kV ca con una frequenza di 0.1 Hz ed è in un’unica custodia.
Le apparecchiature sono portatili e sono in due unità, l’unità di controllo e l’unità di potenza per vedere la forma d’onda del segnale di uscita e’ disponibile un connettore bnc per il collegamento di un oscilloscopio
Specifiche tecniche VLF-25CM
- Tensione di alimentazione: 120V 60 Hz o 230 v 50 Hz
- Tensione di uscita e frequenza: sinusoidale 0..25 kv ca 0.1Hz
- Carico: 0.4 microF equivalente a circa 1,5 km
- Ciclo di lavoro: continuo
- Indicazione: amperometro e voltmetro analogico
- Dimensioni: 343 x 267 x 489 mm
- Peso: 33 kg
- L’apparecchiatura viene fornita di cavi di prova e asta di scarica ed è conforme alla marcatura CE
Specifiche tecniche VLF-4022CM (40 kV, 5,5 microF)
- Tensione di alimentazione: 120v 60 Hz o 230 v 50 Hz
- Tensione di uscita e frequenza : sinusoidale 0..40 kv ca 0.1/0.05/0.02 Hz
- Carico: Hz 1,1 microF equivalente a circa 3 km di cavo
0.05 Hz 2,2, micron equivalente a circa 6 km di cavo
0.02 Hz 5.5 microF equivalenti circa 15 km di cavo
- Ciclo di lavoro: continuo Indicazione: amperometro e voltmetro analogico
- Peso e dimensioni: unità di controllo 508 x 286 x 387/23 kg
- Unità di potenza: 368 x 267x 483/33 kg
- L’apparecchiatura viene fornita di cavi di prova e asta di scarica ed e’ conforme alla marcatura CE
Specifiche tecniche VLF-6022CM (60 kV, 5,5 microF)
- Tensione di alimentazione: 120v 60 Hz o 230 v 50 Hz
- Tensione di uscita e frequenza : sinusoidale 0..40 kv ca 0.1/0.05/0.02 Hz
- Carico: Hz 1,1 microF equivalente a circa 3 km di cavo
0.05 Hz 2,2, micron equivalente a circa 6 km di cavo
0.02 Hz 5.5 microF equivalenti circa 15 km di cavo
- Ciclo di lavoro: continuo Indicazione:amperometro e voltmetro analogico
- Peso e dimensioni: unità di controllo 635 x 330 x 406/34 kg
- Unità di potenza: 387 x 286 x 559/45kg L’apparecchiatura viene fornita di cavi di prova e asta di scarica.ed e’ conforme alla marcatura CE
