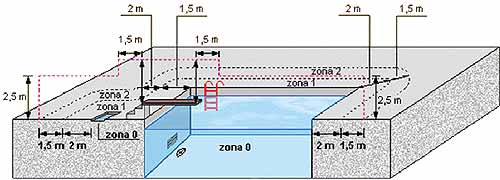

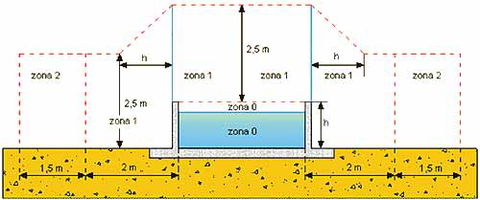

- Zona 0 - corrisponde al volume interno
alla vasca che contiene l’acqua
- Zona 1 - costituisce il volume delimitato
dalla superficie verticale situata a 2 m attorno al bordo della
vasca, che si eleva dal pavimento o dalla superficie dove possono
sostare le persone, e dal piano orizzontale situato a 2,50 m al
di sopra del pavimento o di questa superficie. Se la piscina è dotata di
piattaforme per tuffi, trampolini, blocchi di partenza, scivoli ecc. la Zona 1
si dilata in orizzontale per 1,50 m attorno e per 2,50
m al di sopra di queste strutture
- Zona 2 - è il volume circostante alla zona
1 che si sviluppa in verticale, parallelamente e ad una distanza in orizzontale
dalla zona 1 di 1,5 m, fino ad un’altezza di 2,50
m dal piano del pavimento o dalla superficie sulla quale possono
sostare le persone
La presenza di ostacoli fissi di altezza non inferiore a 2,5 m modifica le zone secondo la regola del filo teso. In figura 3 un esempio esplicativo di come si modifichi il limite delle zone 1 col filo teso lungo 2 m e il limite delle zone 3 col filo teso lungo 3,5 m.
La classificazione in zone della piscina influenza la scelta dei sistemi di protezione e dei componenti che si possono installare. In generale non sono permesse le misure di protezione mediante ostacoli e distanziamento, per mezzo di locali non conduttori e per mezzo di collegamenti equipotenziali non connessi a terra.
Adottando circuiti di tipo SELV, indipendentemente dal valore nominale della tensione, le parti attive devono essere protette contro i contatti diretti tramite barriere od involucri che presentino almeno il grado di protezione IPXXB oppure mediante un isolamento continuo in grado di sopportare una tensione di prova di 500 V per 1 minuto. Al di fuori di queste zone l’impianto elettrico può essere realizzato seguendo le regole generali.
