Nel settore dei trasformatori di distribuzione, l’efficienza energetica non è più soltanto un requisito normativo, ma un vero fattore competitivo. Le prescrizioni EcoDesign hanno innalzato il livello minimo delle prestazioni richieste, ma la differenza tra un trasformatore conforme e un trasformatore realmente evoluto dipende dalla qualità del progetto elettromagnetico e costruttivo.

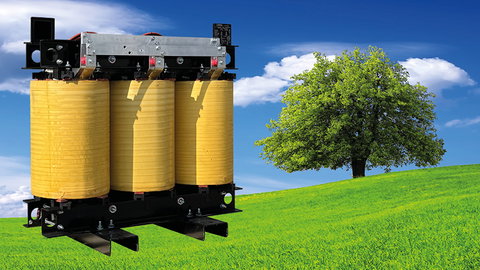

Il caso analizzato riguarda un trasformatore EcoDesign da 250 kVA progettato con nucleo step-lap a 45°, una soluzione che consente di ottenere prestazioni significativamente migliori rispetto ai limiti di riferimento e rispetto a una macchina equivalente realizzata con tecnologia butt-joint tradizionale.
L’interesse tecnico di questa configurazione non riguarda solo la riduzione delle perdite, ma anche il miglioramento della corrente a vuoto, della silenziosità di funzionamento e, più in generale, della qualità complessiva del circuito magnetico.
Prestazioni del trasformatore ecodesign da 250 kva
Assumendo come riferimento il quadro prestazionale EcoDesign pari a 3400 W di perdite negli avvolgimenti e 468 W di perdite nel nucleo, il trasformatore in esame raggiunge valori pari a:
3200 W di perdite negli avvolgimenti
394 W di perdite nel nucleo
Si tratta di un miglioramento concreto su entrambe le componenti di perdita: sia quella dipendente dal carico sia quella permanente, legata alla magnetizzazione del nucleo.
Il confronto diventa ancora più significativo se esteso a una macchina della stessa taglia con tecnologia butt-joint, che si attesta su:
3850 W di perdite negli avvolgimenti
1150 W di perdite nel nucleo
7,6% di corrente a vuoto
Questo confronto evidenzia come la scelta del tipo di giunto del nucleo non incida solo sull’efficienza energetica, ma anche sul comportamento magnetico complessivo del trasformatore.
Perché il confronto tra step-lap e butt-joint è rilevante
Il punto più interessante di questa analisi è che la tecnologia step-lap non migliora un solo parametro, ma l’intero bilancio prestazionale della macchina.
Rispetto al riferimento EcoDesign, il progetto step-lap consente:
una riduzione di circa il 6% delle perdite negli avvolgimenti
una riduzione superiore al 15% delle perdite nel nucleo
Rispetto invece a una soluzione butt-joint della stessa potenza, il vantaggio è ancora più marcato:
circa 17% in meno di perdite nel rame
una drastica riduzione delle perdite nel ferro, fino a circa due terzi in meno
Dal punto di vista energetico, il miglioramento delle perdite a vuoto è particolarmente importante, perché queste restano presenti in modo continuo per tutto il periodo in cui il trasformatore è alimentato, indipendentemente dal carico effettivo.
Corrente a vuoto: un indicatore chiave della qualità del circuito magnetico
Uno degli aspetti più significativi è la corrente a vuoto. Passare da un valore del 7,6% a un livello prossimo allo 0,3% significa ridurre drasticamente la potenza reattiva necessaria alla magnetizzazione del nucleo.
Questo risultato non dipende da un solo accorgimento progettuale, ma dalla combinazione di più fattori:
qualità del lamierino magnetico
modalità di taglio
geometria del giunto tra colonna e giogo
precisione di assemblaggio del nucleo
coerenza progettuale tra nucleo e avvolgimenti
Una corrente a vuoto così contenuta è il segnale di un circuito magnetico ottimizzato e di una macchina progettata con standard costruttivi elevati.
Perché il giunto del nucleo incide sulle prestazioni
La zona più delicata del nucleo di un trasformatore è il punto di giunzione tra colonna e giogo. In condizioni ideali, il flusso magnetico dovrebbe seguire un percorso continuo e uniforme, senza brusche discontinuità.
Nella macchina reale, proprio in corrispondenza dei giunti si concentrano:
riluttanza aggiuntiva
dispersioni di flusso
microfessure
tensioni residue dovute al taglio
possibili irregolarità di montaggio
Per questo motivo, la qualità della giunzione si riflette direttamente su:
perdite a vuoto
corrente di magnetizzazione
rumorosità
vibrazioni
Nel butt-joint tradizionale, il flusso incontra una transizione più brusca, con maggiori discontinuità localizzate. È una soluzione costruttivamente semplice e robusta, ma meno efficiente dal punto di vista magnetico.
Nel step-lap a 45°, invece, il giunto è distribuito su più lamierini sfalsati e il flusso è accompagnato in una transizione più graduale. Questo permette di ridurre la riluttanza locale, le perdite nel ferro, il flusso disperso e l’eccitazione vibrazionale della struttura.
Il ruolo del lamierino orientato e della geometria del nucleo
La tecnologia step-lap esprime il massimo del proprio potenziale quando è associata a un lamierino magnetico a grani orientati, capace di offrire una direzione preferenziale di magnetizzazione e quindi minori perdite nel ferro e minore corrente magnetizzante.
Tuttavia, la qualità del materiale da sola non basta. Per sfruttarla appieno, è fondamentale che il percorso del flusso non venga penalizzato da tagli sfavorevoli o giunti poco efficienti. Per questo il passaggio da un taglio a 90° a un taglio a 45° non rappresenta un semplice dettaglio costruttivo, ma una scelta tecnica decisiva.
Anche la sezione del nucleo gioca un ruolo importante. Una costruzione a sezione circolare a gradini, rispetto a una sezione rettangolare, consente di ridurre il perimetro della colonna a parità di area utile. Questo comporta una minore lunghezza della spira media e quindi una riduzione del conduttore necessario per gli avvolgimenti.
Il risultato è un’ottimizzazione che non si limita al solo nucleo, ma contribuisce anche al contenimento delle perdite di carico.
Minore rumorosità e minori vibrazioni
La rumorosità di un trasformatore è spesso uno degli indicatori più immediati della qualità del circuito magnetico. Perdite a vuoto elevate e maggiore corrente di magnetizzazione tendono infatti a generare forze magnetiche localizzate più intense, maggiore magnetostrizione e una trasmissione più marcata delle vibrazioni alla carpenteria.
Nel confronto tra le due tecnologie, la soluzione butt-joint risulta tipicamente più vibrante e acusticamente più invasiva.
Il trasformatore step-lap analizzato, al contrario, presenta un livello di rumorosità estremamente contenuto. Questo vantaggio non è secondario: è la diretta conseguenza di una migliore continuità del flusso magnetico e di una distribuzione più ordinata delle sollecitazioni interne.
In molte applicazioni moderne, come:
ambienti tecnici presidiati
edifici sensibili
data center
strutture civili e industriali con elevata attenzione al comfort acustico
la silenziosità di funzionamento rappresenta un plus progettuale rilevante quanto l’efficienza elettrica.
Step-lap e butt-joint: due logiche costruttive a confronto
È importante sottolineare che la tecnologia butt-joint continua a essere utilizzata per ragioni industriali ben precise. Si tratta infatti di una soluzione:
semplice da produrre
robusta
meno onerosa sul piano manifatturiero
più tollerante rispetto a difetti di processo e variazioni di montaggio
Per questo resta una scelta sensata in tutti i casi in cui il costo iniziale e la semplicità costruttiva prevalgono sulle prestazioni assolute.
La tecnologia step-lap a 45°, invece, richiede:
maggiore precisione nel taglio
migliore qualità del bordo
maggiore cura nell’assemblaggio
tolleranze più controllate
una produzione orientata alla qualità di dettaglio
In cambio, offre una macchina di livello superiore, con:
minori perdite a vuoto
minore rumorosità
migliore comportamento magnetico
minore assorbimento a vuoto
migliore efficienza complessiva
Più che una semplice differenza costruttiva, si tratta quindi di due approcci diversi: da un lato la semplificazione produttiva, dall’altro l’ottimizzazione elettromagnetica.
Tabella di confronto economico a carico costante del 50%
Ipotesi di calcolo: funzionamento continuativo con fattore di carico pari a 0,5.
Le perdite negli avvolgimenti variano con il quadrato del carico, mentre le perdite nel nucleo restano costanti poiché dipendono dalla tensione applicata.
Trasformatore | Trasformatore | |
Perdite nel nucleo Pfe | 394W | 1150W |
Perdite negli avvolgimenti a pieno carico Pcu 100% | 3200W | 3850W |
Fattore di carico % | 50% | 50% |
Perdite negli avvolgimenti a 50% Pcu 50% | 800W | 963W |
Perdite totali a 50% Ptot | 1194W | 2114W |
Differenza di perdite tra le due soluzioni | - | + 919W |
Energia persa in un anno | 10.460 kWh/anno | 18.506 kWh/anno |
Risparmio energetico annuo dello step-lap rispetto al butt-joint | - | 8046 kWh/anno |
Risparmio annuo con energia a 0,1144 €/kWh | - | 920 €/anno |
Formule utilizzate
Step-lap:
Pcu 50% = 3200 x (0,5)^2 = 800W
Ptot = 394 + 800 = 1194W
Butt-joint:
Pcu 50% = 3850 x (0,5)^2= 962,5W
P_tot = 1150 + 964 = 2114W
Differenza di perdite:
Delta P = 2114 - 1194 = 918,5W (0,9185kW)
Risparmio energetico annuo:
E = 0,9185 x 8760 = 8046,06kWh/anno
Valorizzazione economica:
8046,06 x 0,11441 = 920,55 EUR/anno
Questi dati confermano che la riduzione delle perdite non è solo un beneficio teorico, ma ha un impatto reale sul costo complessivo di esercizio della macchina.
Conclusioni
Il trasformatore EcoDesign da 250 kVA analizzato dimostra che la conformità ai requisiti regolatori può diventare un reale vantaggio tecnico quando il progetto affronta in modo coerente la fisica del nucleo e la geometria dell’intero pacchetto attivo.
Le perdite negli avvolgimenti risultano inferiori al livello di riferimento, le perdite nel nucleo si riducono in modo sensibile, la corrente a vuoto cala drasticamente rispetto alla soluzione butt-joint e la rumorosità si mantiene su valori molto bassi.
Il passaggio dal butt-joint allo step-lap a 45° non va quindi letto come un semplice aggiornamento costruttivo, ma come un cambiamento di approccio progettuale. Dove il butt-joint privilegia la semplicità industriale, lo step-lap valorizza la qualità del circuito magnetico e permette di ottenere prestazioni superiori in termini di efficienza, silenziosità e comportamento elettrico.
Per applicazioni in cui sono richieste basse perdite, ridotta corrente a vuoto, elevata silenziosità e prestazioni superiori ai minimi normativi, questa tecnologia rappresenta una soluzione particolarmente efficace.
Grazie alla nostra esperienza nelle soluzioni per la qualità dell’energia e nell’integrazione di sistemi elettrici per applicazioni industriali, possiamo supportare il cliente nella selezione del trasformatore più adatto in funzione di:
potenza richiesta
condizioni di esercizio
obiettivi di efficienza
livelli di rumorosità ammessi
specifiche applicative del sito di installazione
La disponibilità di soluzioni ad alte prestazioni ci consente di rispondere a esigenze orientate non solo al rispetto dei requisiti EcoDesign, ma anche alla riduzione dei costi energetici, al miglioramento dell’affidabilità e alla valorizzazione tecnica dell’impianto.
