Per ridurre l’entità delle potenze reattive induttive che circolano sulle linee occorre produrre queste potenze il più vicino possibile ai luoghi dove sono assorbite.
I mezzi per produrre potenza induttiva sono sostanzialmente due:
- il motore sincrono rotante sovraeccitato;
- il condensatore statico in derivazione.
Entrambi assorbono dalla rete una corrente sfasata di 90°in anticipo sulla tensione, corrente che può compensare in tutto o in parte la corrente sfasata di 90° in ritardo corrispondente alla potenza induttiva assorbita dalla rete dove sono installati i condensatori.
Il provvedimento più economico è quello di installare, in parallelo col carico da rifasare o nel punto desiderato della rete, dei condensatori statici d’appropriata capacità.
Distribuzione topografica dei quadri di rifasamento

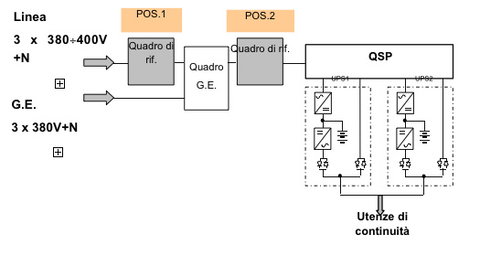

Poiché i vantaggi del rifasamento si fanno sentire su tutta la rete a monte, è evidente la convenienza di un rifasamento il più capillare possibile, ossia la convenienza di installare i condensatori il più vicino possibile ai luoghi dove la potenza induttiva è assorbita, e quindi ai morsetti degli (UPS) e degli apparecchi utilizzatori. La figura che segue chiarisce la posizione in cui devono essere installati i quadri di rifasamento.
Il Quadro di Rifasamento può essere inserito in Posizione 1 o 2.
- (In posizione 1) - il rifasamento è attivato solo nei confronti della Linea d’alimentazione principale.
- (In posizione 2) – il rifasamento è attivato sia nei confronti della Linea d’alimentazione principale, sia nei confronti del Gruppo Elettrogeno.
