L'impianto elettrico nei locali da bagno e doccia

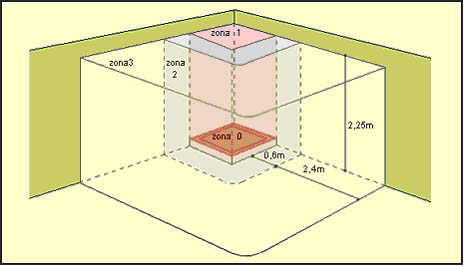

In funzione della pericolosità, nei locali bagno e doccia (Norma 64-8 sez. 701) si possono individuare quattro zone (fig. 1) che influenzano i criteri di scelta e di installazione dei componenti e degli utilizzatori:

• Zona 0 - Corrisponde al volume interno alla vasca da bagno o al piatto doccia.


• Zona 1 - Costituisce il volume delimitato dalla superficie che si estende in verticale dalla vasca da bagno o dal piatto doccia fino ad un piano orizzontale situato a 2,25 m dal pavimento.
  Se manca il piatto doccia manca pure la zona 0. In questo caso il solido che delimita la zona 1 è un cilindro, con raggio di 0,6 m e con il centro nel soffione della doccia, che si sviluppa verticalmente verso il basso sotto il soffione. Se il soffione è mobile il centro può essere individuato nella posizione di aggancio del soffione stesso.
  Se il fondo della vasca da bagno o del piatto doccia si trova a più di 0,15 m al di sopra del pavimento, il punto limite di tale zona è situato a 2,25 m al di sopra di questo fondo. La zona 1 si estende anche al di sotto della vasca da bagno.


• Zona 2 - Corrisponde al volume circostante alla zona 1 che si sviluppa in verticale, parallelamente e ad una distanza in orizzontale dalla zona 1 di 0,6 m, fino ad un\'altezza di 2,25 m dal piano del pavimento.


• Zona 3 - Volume delimitato dalla superficie verticale che si sviluppa in orizzontale di fianco alla zona 2 per 2,4 m ed in verticale fino ad un\'altezza dal piano del pavimento di 2,25 m. La presenza di pareti e ripari fissi permette in alcuni casi di modificare i limiti indicati.

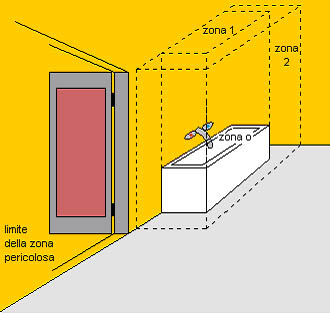

Le zone sono delimitate dai muri perimetrali e dalle aperture se munite di serramenti come porte o finestre (fig. 2). Per i locali contenenti bagni ad uso medico, possono essere necessarie prescrizioni speciali.

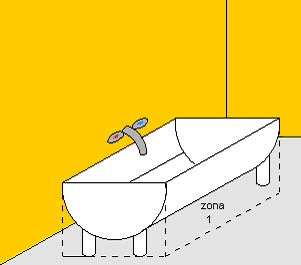

La zona 1 si estende anche al di sotto della vasca da bagno (fig. 3). Tali limiti possono essere modificati mediante pareti isolanti di tipo fisso.

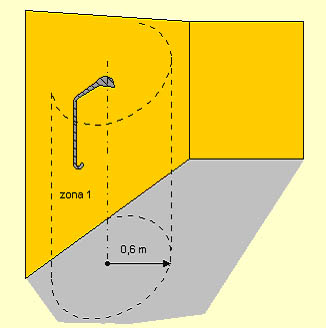

Se manca il piatto doccia la zona 0 non esiste. La zona 1 è delimitata dalla superficie, avente raggio 0,60 m e centro al centro del soffione, che si estende dal pavimento fino ad un altezza di 2,25 m a formare un solido cilindrico (fig. 4).

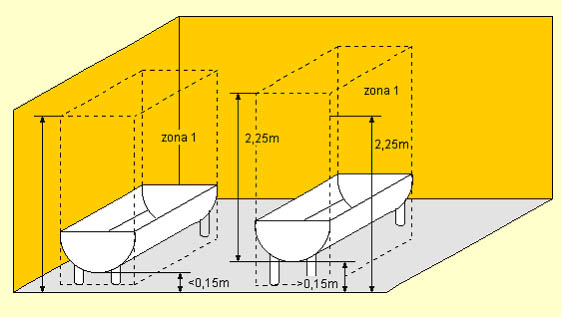

Se il fondo della doccia o della vasca si trovano ad un\'altezza superiore a 0,15 m dal pavimento il limite superiore della zona 1 si estende dal fondo fino ad un\'altezza di 2,25 m (fig. 5).

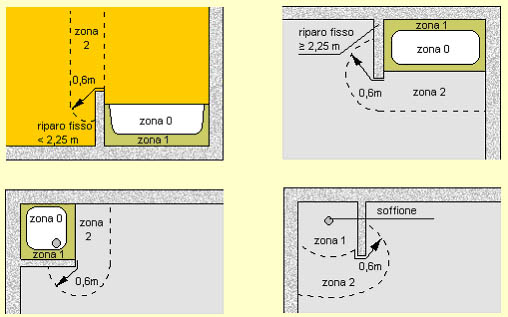

La presenza di barriere o diaframmi isolanti può variare i limiti indicati. Nella figura seguente (fig.6) sono rappresentati i nuovi limiti, misurati col metodo della corda tesa, nel caso in cui sia presente una parete fissa. Questo può essere particolarmente utile per l\'istallazione di apparecchi utilizzatori ammessi solo nella zona 3.
