Il parametro che meglio caratterizza la prestazione
di un Spd è proprio la Up.
Essa,
infatti, rappresenta il massimo valore di tensione che può
essere misurato ai morsetti dell’Spd durante il passaggio della corrente
nominale di scarica In: tanto essa è più bassa tanto più l’Spd
protegge!
Up va quindi confrontato con la robustezza dei componenti dell’impianto e delle apparecchiature ad esso collegate. Attenzione, però, che nella realtà la tensione che effettivamente arriva all’apparecchiatura da proteggere è sempre maggiore della Up a causa dei seguenti fattori dei quali occorre tener conto:
- lunghezza dei collegamenti tra Spd, linea e terra;
- distanza dell’apparecchiatura da proteggere dall’Spd
La caduta di tensione impulsiva che si genera a cavallo di queste induttanze può aumentare significativamente l’Up, vanificandone la funzione. Per questo motivo si raccomanda di limitare il più possibile la lunghezza dei collegamenti degli Spd con la linea e con la barra equipotenziale e di tenerne comunque conto nel dimensionamento dell’Sps (1 metro di linea equivale a circa 1mH); se poi si utilizza un interruttore magnetotermico, si deve tenere conto dell’induttanza della bobina in esso contenuta.

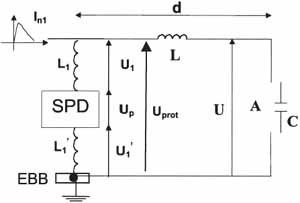

In figura 1 si può apprezzare il contributo delle appena citate induttanze ai fini della vera protezione dell’apparecchiatura A:
- le due tensioni U1 vanno di fatto sommate alla Up e
dipendono dalla lunghezza dei collegamenti di induttanza L1;
- la distanza d, invece, è la cosiddetta “distanza di protezione”: quando la
sovratensione si affaccia ai capi dell’Sps, si propaga anche lungo la linea e
quando incontra il circuito aperto, costituito da conduttori attivi e massa
nell’apparecchio da proteggere, si riflette amplificandosi di un fattore che
dipende dal tempo di propagazione e può arrivare a raddoppiare: tanto è maggiore
la distanza, tanto maggiore è il tempo di propagazione.
La guida Cei 81-8 spiega come comportarsi per entrambe le situazioni.
