I sistemi di collegamento a terra in Italia e nel mondo

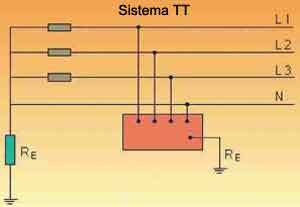

• Neutro e masse connessi a terra separati - TT - (figura 1)

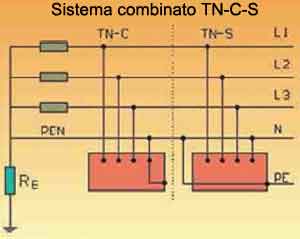

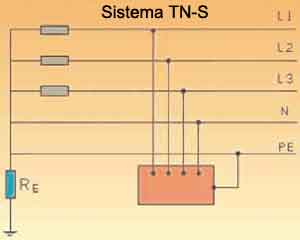

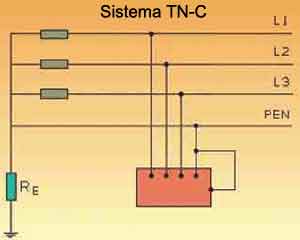

• Neutro e masse connessi al medesimo impianto di terra - TN – nelle opzioni TN-C (figura 2), TN-S (figura 3) e combinato TN-C-S (figura 4)

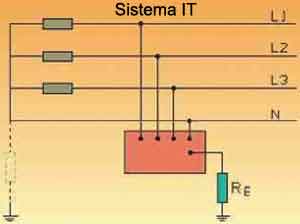

• Neutro isolato e masse connesse a terra - IT - (figura 5).



Questi tre schemi hanno la medesima finalità al riguardo della protezione delle persone e dei beni e cioè il controllo e la limitazione degli effetti dovuti ai guasti degli isolamenti nelle masse; inoltre sono da considerarsi equivalenti sul piano della sicurezza per le persone e animali contro i contatti diretti ed indiretti. In Italia il sistema più diffuso è il sistema di tipo TT, in quanto riservato agli impianti alimentati in bassa tensione dal distributore pubblico.

Il sistema di tipo IT risulta scarsamente impiegato, mentre il sistema di tipo TN è utilizzato presso gli utenti dotati di propria cabina di trasformazione; infatti l’impianto di terra è unico, poiché è impossibile e non conveniente realizzare due impianti di terra indipendenti (uno per la messa a terra del centro stella del trasformatore e l’altro per la messa a terra delle masse).

La situazione nelle altre parti del mondo delle pratiche tecniche maggiormente utilizzate si evince dalla tabella 2. Le motivazioni di questa pluralità di indirizzi ha origine dalle differenti situazioni della tecnologia impiantistica e dai diversi processi di sviluppo ed evoluzione della tecnica degli impianti elettrici nei vari paesi. In certi casi hanno avuto una influenza decisiva le scelte fatte nei primi tempi dello sviluppo su larga scala degli usi civili dell’elettricità.
