Documentazione da allegare

Al termine dell’installazione del quadro l’installatore dovrà rilasciare:

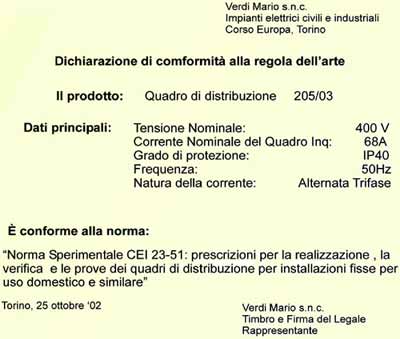

• la dichiarazione di conformità alla regola dell’arte (su carta intestata), alla norma Cei 23-51, in cui si dichiara la corrente nominale del quadro Inq, il grado di protezione IP, la tensione di funzionamento, il numero di identificazione del quadro, il nome o marchio del costruttore;
• la relazione di verifica dei limiti di sovratemperatura;
• lo schema circuitale unificare del quadro, in cui sono indicate le caratteristiche dei componenti elettrici;
• i dati di targa da apporre sul quadro.

Dati di targa

I quadri conformi alla norma Cei 23-51 devono avere una targa posta sul quadro, la quale indica con scritte indelebili:

• nome o marchio del costruttore;
• numero d’identificazione o tipo di quadro;
• tensione nominale di funzionamento;
• grado di protezione minimo IP2XC;
• corrente nominale del quadro e frequenza;
• natura della corrente e frequenza;
• simbolo isolamento completo, se applicabile.

Certificazione alla norma seprimentale CEI 23-51 dei quadri elettrici per uso domestico e similari

• Campo di applicazione
• Determinazione della corrente nominale
• Caratteristiche dell\'involucro
• Prescrizione per la protezione tramite isolamento completo
• Verifica dei limiti di sovratemperatura
• Prova della resistenza d\'isolamento
• Verifica del grado di protezione
• Verifica del corretto cablaggio
• Verifica della compatibilità elettromagnetica
• Esempi pratici
