Criteri d\'installazione dell\'impianto elettrico in relazione alla zona

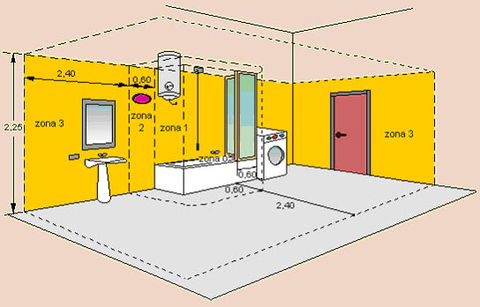

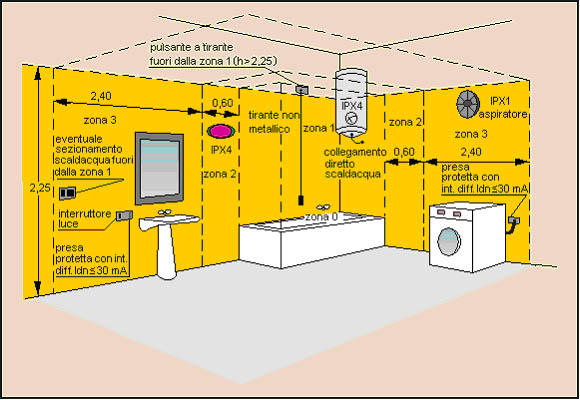

L\'installazione di componenti elettrici nei bagni-doccia è limitata allo stretto necessario per ridurre nelle zone più pericolose il pericolo di elettrocuzione. Per questo motivo nella zona 0 è vietata l\'installazione di qualsiasi componente elettrico, anche se a bassissima tensione di sicurezza, mentre nelle altre zone si seguono i seguenti criteri (fig. 8,9):

• Protezione contro i contatti diretti
  • Zona 1
    Vietati i sistemi di protezione ottenuti mediante distanziamento, ostacoli, collegamenti equipotenziali non collegati a terra
  • Zona 2
    Vietati i sistemi di protezione ottenuti mediante distanziamento, ostacoli, collegamenti equipotenziali non collegati a terra
  • Zona 3
    Vietati i sistemi di protezione ottenuti mediante distanziamento, ostacoli, collegamenti equipotenziali non collegati a terra



• Condutture incassate ad una profondità di almeno 15
  • Zona 1
    Ammesse
  • Zona 2
    Ammesse
  • Zona 3
    Ammesse



• Condutture in vista o incassate a meno di 15 cm
  • Zona 1
    Ammesse se presentano un isolamento di classe II è sono limitate al tratto necessario ad alimentare gli apparecchi utilizzatori che possono essere installati in quella zona
  • Zona 2
    Ammesse se presentano un isolamento di classe II è sono limitate al tratto necessario ad alimentare gli apparecchi utilizzatori che possono essere installati in quella zona
  • Zona 3
    Ammesse



• Cassette di derivazione
  • Zona 1
    Non ammesse se impiegate per la connessione dei conduttori, ammesse se utilizzate per facilitare la connessione agli apparecchi utilizzatori installati in questa zona
  • Zona 2
    Non ammesse se impiegate per la connessione dei conduttori, ammesse se utilizzate per facilitare la connessione agli apparecchi utilizzatori installati in questa zona
  • Zona 3
    Ammesse



• Dispositivi di comando, protezione, sezionamento
  • Zona 1
    Vietati gli apparecchi e le prese a spina ad esclusione di:
    • interruttori di circuiti SELV alimentati con una tensione non superiore a 12 V c.a. o non superiori a 30 V c.c. con sorgenti di alimentazione situate fuori dalle zone 2 e 1.
    • tiranti isolanti purché si utilizzino apparecchi conformi a specifiche normative tecniche
  • Zona 2
    Vietati gli apparecchi e le prese a spina ad esclusione di:
    • interruttori di circuiti SELV alimentati con una tensione non superiore a 12 V c.a. o non superiori a 30 V c.c. con sorgenti di alimentazione situate fuori dalle zone 2 e 1.
    • tiranti isolanti purché si utilizzino apparecchi conformi a specifiche normative tecniche
    • prese a spina alimentate da trasformatore di isolamento a bassa potenza incorporato nella spina stessa
    • interruttori incorporati negli apparecchi utilizzatori ammessi per l\'installazione nella zona 2
  • Zona 3
    Sono ammessi tutti i componenti purché la protezione contro i contatti indiretti sia ottenuta per mezzo di:
    • protezione di ogni singolo componente mediante separazione elettrica
    • alimentazione tramite circuiti SELV
    • protezione mediante interruttore differenziale con Idn non superiore a 30 mA



• Apparecchi utilizzatori
  • Zona 1
    • Apparecchi alimentati tramite circuiti SELV
    • Scaldacqua
    • Vasche da bagno per idromassaggi conformi alle relative norme purché sia previsto un collegamento equipotenziale che colleghi le masse estranee con il conduttore di protezione dell\'apparecchiatura e la parte sottostante la vasca sia accessibile solo mediante l\'uso di attrezzo.
    • Elementi riscaldanti annegati nel pavimento se coperti da una griglia metallica collegata a terra e connessa al collegamento equipotenziale supplementare del locale
  • Zona 2
    • Apparecchi alimentati tramite circuiti SELV
    • Scaldacqua
    • Apparecchi di illuminazione, vasche da bagno per idromassaggi, apparecchi di riscaldamento di classe I se protetti mediante interruttore differenziale con Idn non superiore a 30 mA
    • Elementi riscaldanti annegati nel pavimento se coperti da una griglia metallica collegata a terra e connessa al collegamento equipotenziale supplementare del locale
  • Zona 3
    • Non è prevista nessuna limitazione purché gli apparecchi utilizzatori collocati nella zona 3 che sono alimentati tramite presa a spina non possano entrare nelle zone 0, 1 e 2. Gli utilizzatori devono essere protetti mediante interruttore differenziale (è sufficiente anche quello del centralino d\'appartamento) con Idn non superiore a 30 mA.



• Grado di protezione
  • Zona 1
    IPX4 (non inferiore a IPX5 nei bagni pubblici o di comunità quando è previsto l\'uso di getti d\'acqua per la pulizia)
  • Zona 2
    IPX4 (non inferiore a IPX5 nei bagni pubblici o di comunità quando è previsto l\'uso di getti d\'acqua per la pulizia)
  • Zona 3
    IPX1 (non inferiore a IPX5 nei bagni pubblici o di comunità quando è previsto l\'uso di getti d\'acqua per la pulizia)
