Componenti di classe II o con isolamento equivalente

Le parti attive sono protette da un isolamento doppio o rinforzato per rendere meno probabile la possibilità che si verifichi un guasto. Gli apparecchi di classe II devono possedere alcune caratteristiche costruttive e, per essere ritenuti tali, devono superare una serie di prove stabilite dalle norme di prodotto. A garanzia delle caratteristiche costruttive devono riportare come dati di targa il simbolo grafico del doppio isolamento, rappresentato dal doppio quadrato, e il divieto di collegare a terra le eventuali parti metalliche (fig. 2).

La protezione è fornita dalla presenza di due isolamenti distinti (si può ricorrere anche ad un isolamento più robusto, rinforzato elettricamente e meccanicamente, con caratteristiche equivalenti al doppio isolamento), uno detto isolamento principale, e uno supplementare per impedire, nel caso venga a mancare l’isolamento principale, che l’involucro dell’apparecchio possa assumere tensioni pericolose. Le eventuali parti metalliche di un componente di classe II non devono perciò essere collegate a terra. La norma proibisce il collegamento a terra perché si ritiene più probabile che tensioni pericolose possano essere introdotte dal collegamento a terra piuttosto che si verifichi il contemporaneo cedimento dell’isolamento principale e di quello supplementare.

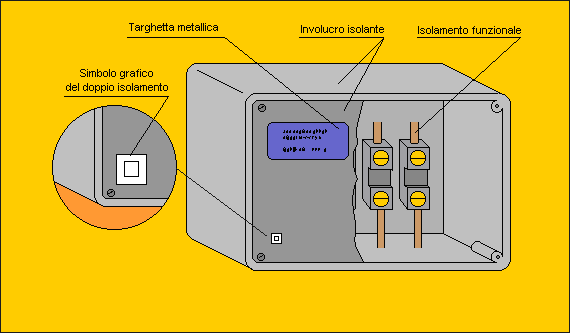

Fig. 2 – Componenti di classe II - L’apparecchio è fornito di due isolamenti separati e singolarmente provabili. Le parti metalliche accessibili sono separate rispetto alle parti attive da un isolamento funzionale e da un ulteriore isolamento di sicurezza.
