Caratteristiche costruttive e funzionali

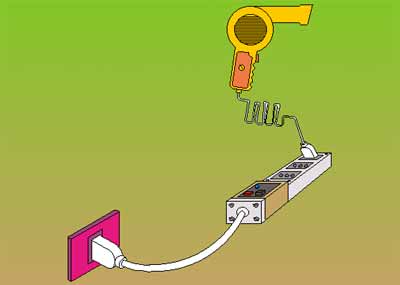

Gli interruttori differenziali per uso mobile sono destinati ad installazioni per uso domestico o similare a protezione di circuiti monofase in corrente alternata con correnti nominali non superiori a 16 A e tensioni nominali non superiori a 250 V. Sono generalmente costituiti da un interruttore differenziale, con una spina o un punto di connessione in ingresso per il collegamento alla rete, dotato di un punto per il collegamento a conduttori oppure associato ad una o più prese di corrente (fig. 1).
Essendo destinati ad un uso mobile da parte di persone non addestrate, devono possedere buona resistenza meccanica al danneggiamento e devono poter essere utilizzati dall’utente senza la necessità di dover operare alcun collegamento e coordinamento con le protezioni fisse dell’impianto. Possono essere con funzionamento dipendente o indipendente dalla tensione di rete e non dispongono di sganciatori di sovracorrente incorporati (anche se è consentito inserire un fusibile per la protezione contro il cortocircuito del dispositivo stesso).
Devono essere di tipo A (1), garantire l’intervento sia con correnti differenziali alternate sia con correnti differenziali pulsanti unidirezionali applicate improvvisamente o lentamente crescenti e la corrente differenziale di intervento nominale non deve essere superiore a 30 mA. In un unico apparecchio sono conglobate le funzioni di rivelazione, di confronto, di intervento e di apertura dei contatti quando la corrente supera il valore della corrente differenziale. Il meccanismo di apertura dei contatti è elettromeccanico a scatto libero (2), come previsto per i differenziali di tipo fisso, ma non fornisce garanzie per quanto concerne il sezionamento che può invece essere fornito dalla spina stessa.

(1)

Caratteristica di funzionamento tipo AC		Sono interruttori che funzionano correttamente entro i limiti stabiliti dalle norme solo in presenza di correnti di guasto verso terra di tipo alternato
Caratteristica di funzionamento tipo A		Sono interruttori che funzionano correttamente entro i limiti stabiliti dalle norme in presenza sia di correnti di guasto verso terra di tipo alternato sia di tipo alternato con componenti pulsanti unidirezionali applicate istantaneamente o lentamente crescenti
Caratteristica di funzionamento tipo B		Sono interruttori che funzionano correttamente entro i limiti stabiliti dalle norme in presenza sia di correnti di guasto verso terra di tipo alternato sia di tipo alternato con componenti unidirezionali di tipo continuo

(2)
Interruttore differenziale mobile a scatto libero - Interruttore differenziale mobile i cui contatti mobili tornano e rimangono in posizione di aperto quando l’operazione di apertura automatica è provocata dopo l’inizio dell’operazione di chiusura anche se viene mantenuto il comando di chiusura.
