Caratteristica di intervento

L’intervento dei relè di protezione dal sovraccarico è caratterizzato dalla corrente di regolazione (I_R), o meglio dal limite inferiore e superiore dell’intervallo di regolazione, e dalla classe d’intervento (IEC 947-4), che indica i tempi massimi ammessi per l’avviamento (ad esempio un relè in classe 10 ammette tempi di avviamento di 10 s oltre i quali si avrebbe l’intervento intempestivo del relè).

Tabella 1 - Classi di intervento del relè ternmico
Classe di intervento	Tipo di intervento
	1,5 IR (minuti)	7,2 IR (secondi)
10A	< 2	2 - 10
10	< 4	4 - 10
20	< 8	6 - 20
30	< 12	9 - 30

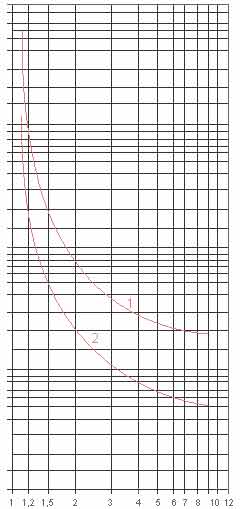

Le caratteristiche di intervento tempo-corrente sono fornite dal costruttore sotto forma di curve. In ascissa vengono riportati i multipli della corrente regolata mentre in ordinata i tempi di intervento corrispondenti (fig. 3). Le curve devono mostrare come varia il tempo di intervento a freddo (curva a freddo) e, tenendo conto dell’effetto termico sul bimetallo della corrente del carico, a caldo (curva a caldo).
