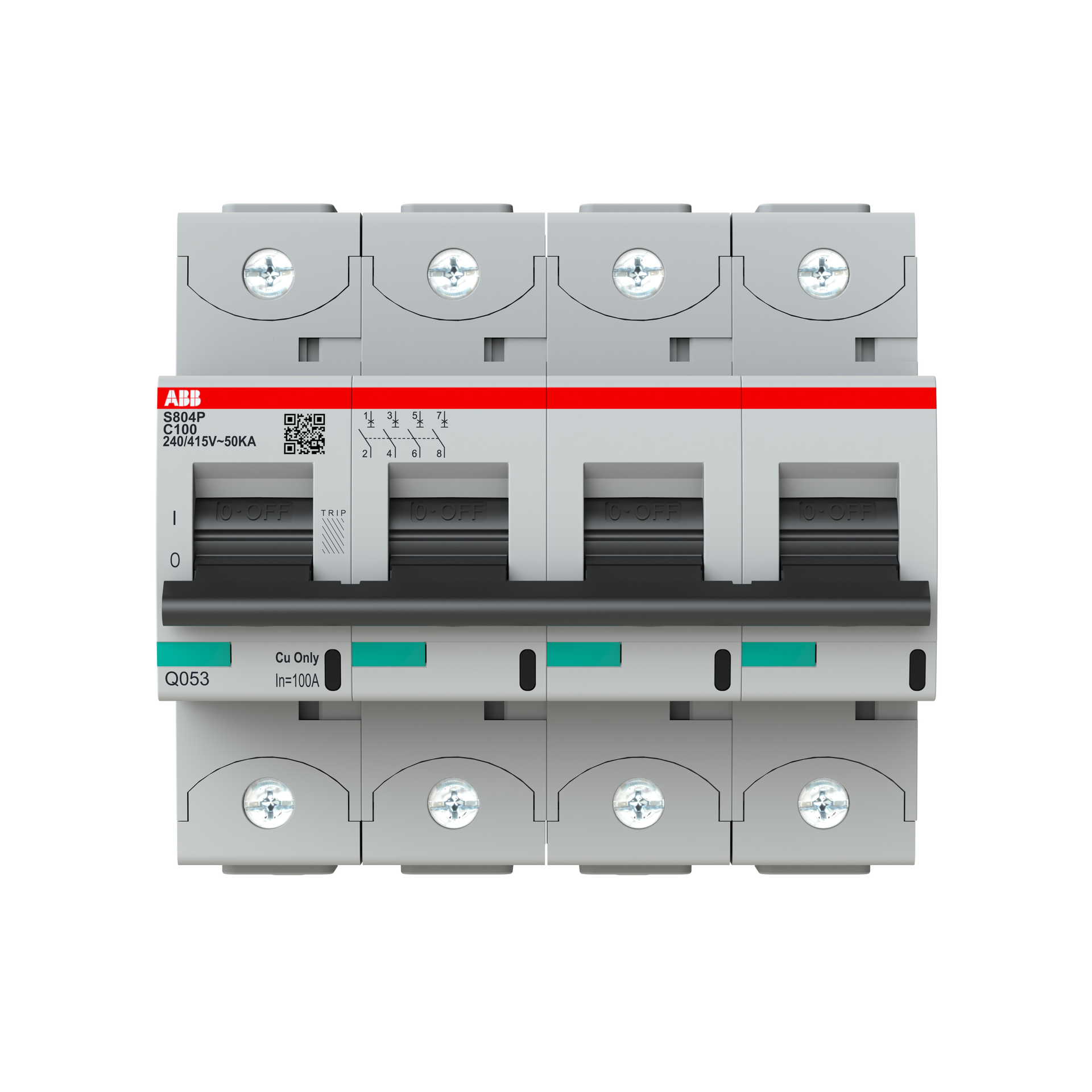

S804P-C100 High Performance Circuit Breaker. C Characteristic. 50kA, 100A, 4P

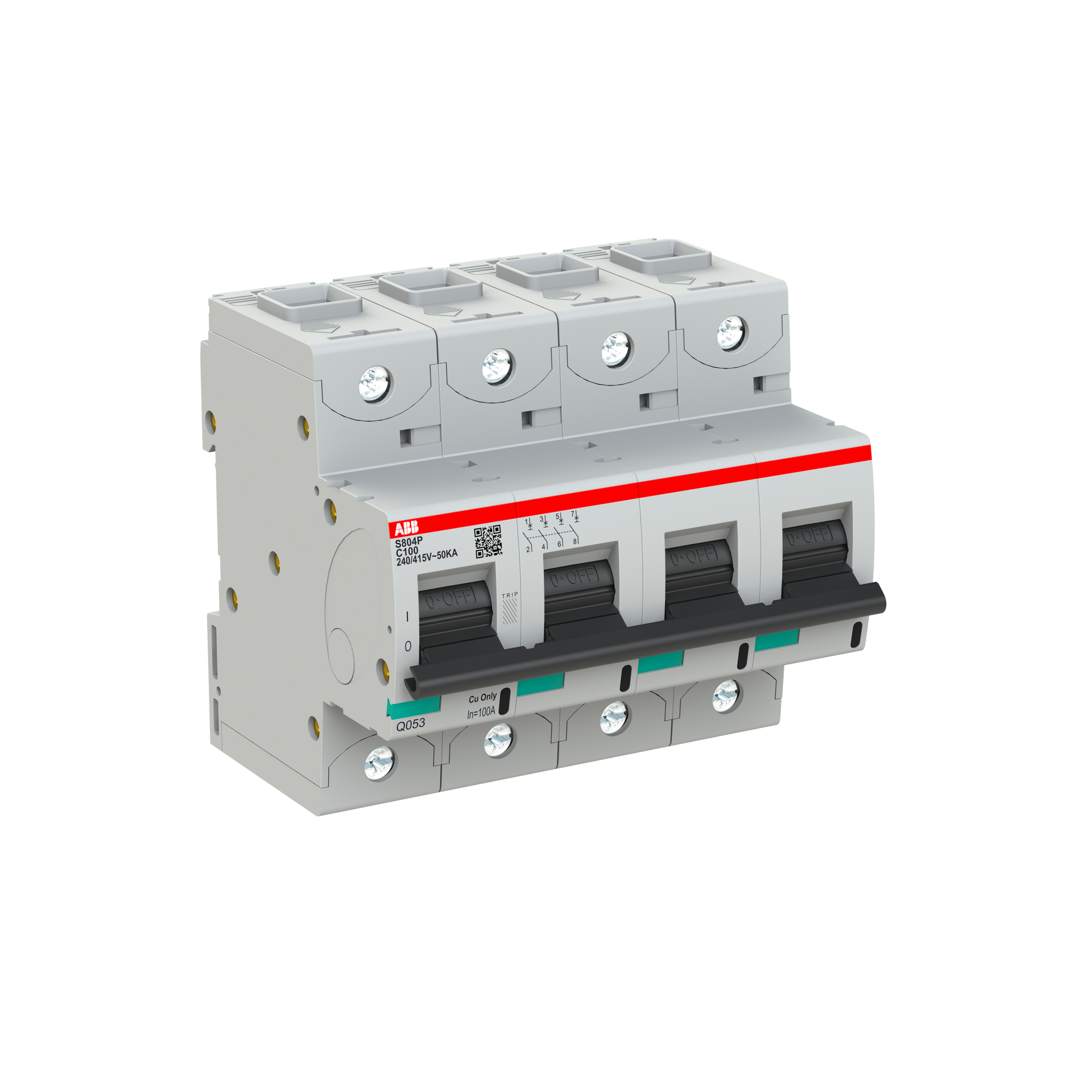

S804P-C100 High Performance Circuit Breaker. C Characteristic. 50kA, 100A, 4P – Immagine 2 di 3

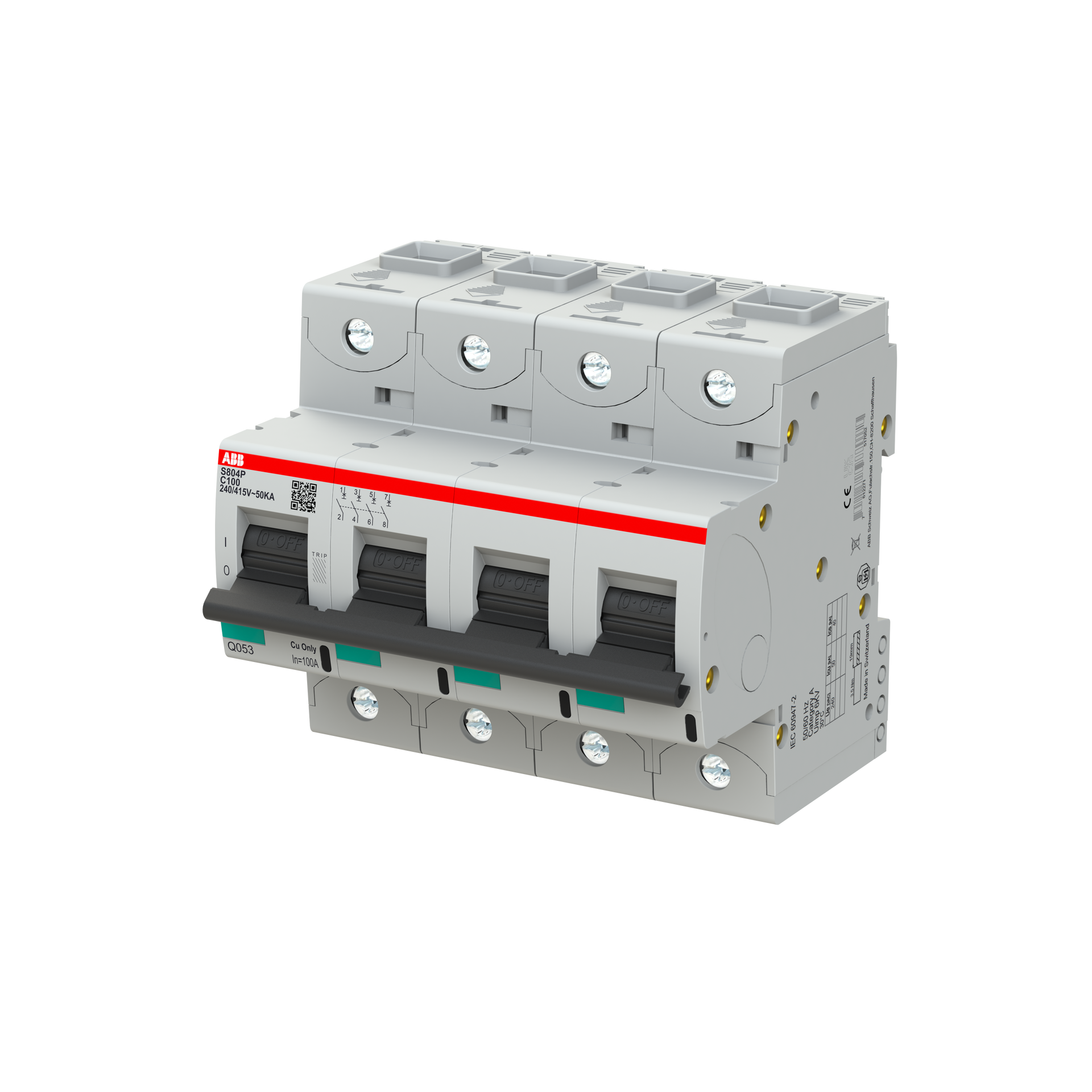

S804P-C100 High Performance Circuit Breaker. C Characteristic. 50kA, 100A, 4P – Immagine 3 di 3

1 / 3

S804P-C100 High Performance Circuit Breaker. C Characteristic. 50kA, 100A, 4P

Name: S804P-C100 High Performance Circuit Breaker. C Characteristic. 50kA, 100A, 4P
Brand: ABB
SKU: S804PC100

S804P-C100 High Performance Circuit Breaker. C Characteristic. 50kA, 100A, 4P di ABB è disponibile presso 1 grossista di materiale elettrico su Voltimum IT: MEF.

Codici prodotto

SKU: S804PC100

EAN: 7612271517052

GTIN: 7612271517052

MPN: S804P-C100

Categorie

Apparecchiature di Manovra & Protezione Circuiti Interruttori Automatici MCB Industriali

Gruppo ETIM

Dispositivi interruzione e fusibili

Specifiche tecniche

Frequenza	50 - 60 Hz
Antideflagrante	-
Corrente nominale	100 A
Numero moduli DIN	6
Potenza dissipata	32 W
Tensione nominale	400 V
Montaggio a incasso	no
Grado di inquinamento	3
Profondità di incasso	82.5 mm
Numero di poli (totale)	4
Numero di poli protetti	4
Grado di protezione (IP)	IP20
Categoria di sovratensione	3
Caratteristica di intervento	C
Conduttore neutro a connessione	no
Classe di limitazione energetica	3
Tipo di tensione di alimentazione	AC/DC
Tensione di isolamento nominale Ui	690 V
Dispositivi supplementari possibili	si
Sezione conduttore collegabile unifilare	1 - 70 mm²
Sezione conduttore collegabile multifilare	1 - 50 mm²
Temperatura ambiente durante il funzionamento	-40 - 70 °C
Resistenza di tensione ad impulso nominale Uimp	6 kV
Potere di interruzione nominale Icn secondo EN 60898 a 230 V	-
Potere di interruzione nominale Icn secondo EN 60898 a 400 V	-
Potere di interruzione nominale Icu secondo IEC 60947-2 a 230 V	-
Potere di interruzione nominale Icu secondo IEC 60947-2 a 400 V	-

Documenti

Deeplink product page

Apri

Deeplink REACH

9AKK108468A3036 EU REACH Declaration S800 range.pdf

Apri

Instructions for use

Instruction Manual S800 - Rev. N.pdf

Apri

Product data sheet

Apri

Declaration RoHS

9AKK108468A0836 - CE Declaration S800P.pdf

Apri

Declaration EPD (Environmental Product Declaration)

Apri
