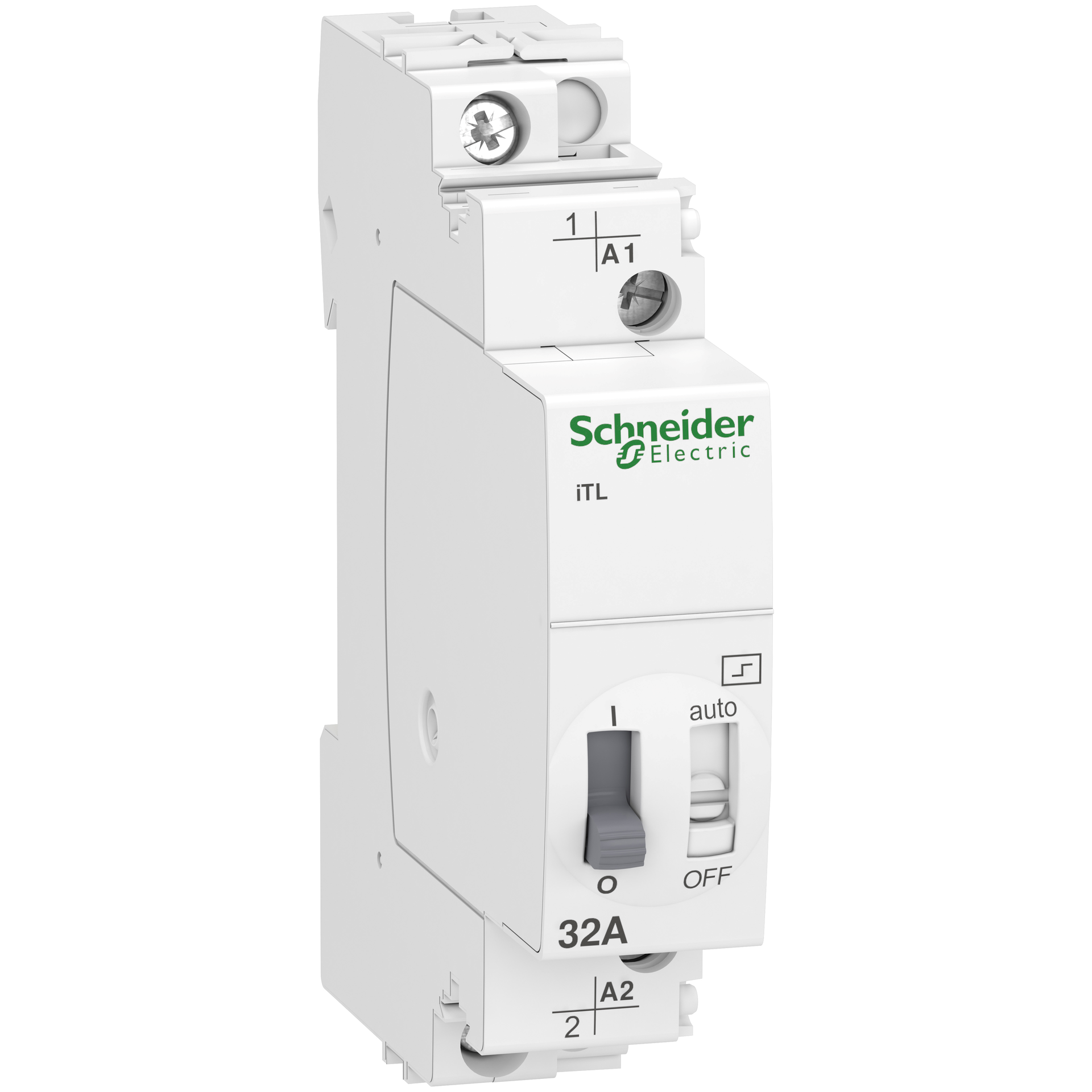

Relè passo-passo iTL 1NA 32A comando 230÷240Vca/110Vcc
Acti 9 iTLm è un relè a impulsi modulare e affidabile. Questo dispositivo 1P ha 1 contatto normalmente aperto. La corrente nominale è di 32 A, da 24 VCA a 250 VCA e funziona da 230 VCA a 240 VCA o con tensione di controllo di 110 VCC. La resistenza elettrica arriva a 50.000 cicli per AC-21 o 20.000 cicli per AC-22. La frequenza di commutazione è di 100 operazioni di commutazione/giorno o di 5 operazioni di commutazione/minuto. La durata dell'ordine di comando deve essere compresa tra 50 ms e 1 s. Il grado di protezione è IP20 e IP40 in un involucro. Si può montare su guida DIN. Viene utilizzato in particolar modo per le applicazioni di controllo dell'illuminazione. Questo prodotto è conforme a IEC/EN 60669-1, IEC/EN 60669-2-2.
Codici prodotto
SKU: A9C30831
EAN: 3606480088988
GTIN: 3606480088988
MPN: A9C30831
Caratteristiche
|
Funzione
|
Meccanico, interruttore
|
|
Comando manuale
|
si
|
|
Numero moduli DIN
|
1
|
|
Tipo di montaggio
|
Guida DIN
|
|
Tensione di comando 1
|
230 - 240
|
|
Tensione di comando 2
|
110 - 110
|
|
Profondità di incasso
|
43.5
|
|
Tensione di alimentazione
|
24 - 250
|
|
Tipo di tensione di comando 1
|
AC
|
|
Tipo di tensione di comando 2
|
DC
|
|
Numero contatti di commutazione
|
0
|
|
Tensione di commutazione nominale
|
32
|
|
Carico max. lampada a incandescenza
|
4200
|
|
Frequenza della tensione di comando 1
|
50 - 60
|
|
Frequenza della tensione di comando 2
|
|
|
Carico max. della lampada fluorescente
|
3350
|
|
Numero contatti normalmente aperti (NA)
|
1
|
|
Numero contatti normalmente chiusi (NC)
|
0
|
|
Tipo di tensione (tensione di alimentazione)
|
AC
|
|
Max. corrente di commutazione (cos phi = 0,6)
|
32
|
|
Carico max. della lampada fluorescente (circuito duo)
|
5300
|
|
Carico max. della lampada fluorescente (compensazione parallela)
|
2400
|
