Rifasare per un uso efficiente dell’impianto utilizzatore

Pubblicato: 3 marzo 2015 · Categoria: Manuali tecnici

Da questo documento

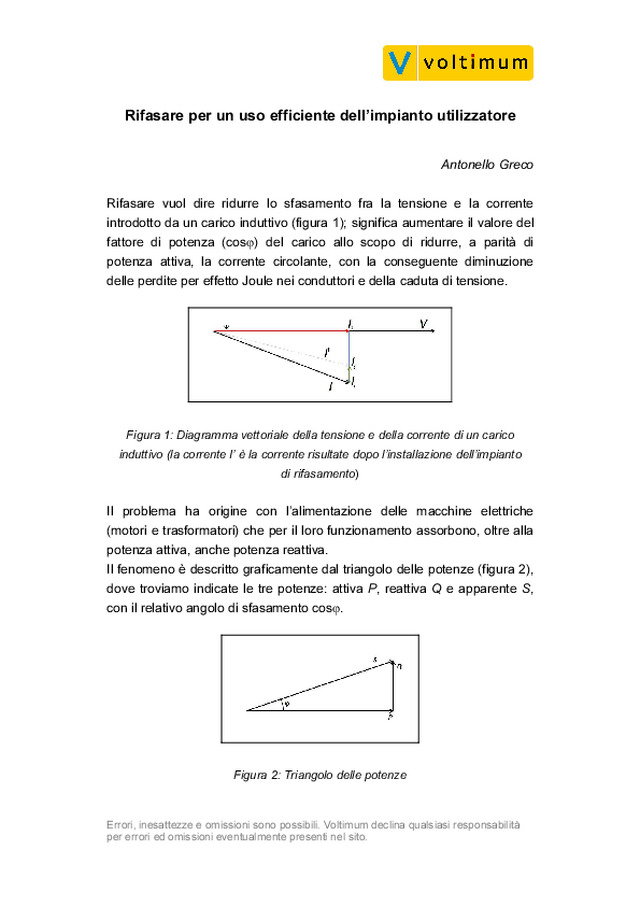

Rifasare per un uso efficiente dellimpianto utilizzatore Antonello Greco Rifasare vuol dire ridurre lo sfasamento fra la tensione e la corrente introdotto da un carico induttivo (figura 1); significa aumentare il valore del fattore di potenza (cos) del carico allo scopo di ridurre, a parit di potenza attiva, la corrente circolante, con la conseguente diminuzione delle perdite per effetto Joule nei conduttori e della caduta di tensione. Figura 1: Diagramma vettoriale della tensione e della corrente di un carico induttivo (la corrente I la corrente risultate dopo linstallazione dellimpianto di rifasamento) Il problema ha origine con lalimentazione delle macchine elettriche (motori e trasformatori) che per il loro funzionamento assorbono, oltre alla potenza attiva, anche potenza reattiva. Il fenomeno descritto graficamente dal triangolo delle potenze (figura 2), dove troviamo indicate le tre potenze: attiva P, reattiva Q e apparente S, con il relativo angolo di sfasamento cos. Figura 2: Triangolo delle potenze Errori, inesattezze e omissioni sono possibili. Voltimum declina qualsiasi responsabilit per errori ed omissioni eventualmente presenti nel sito. Rifasare per un uso efficiente dellimpianto utilizzatore Per limitare leffetto dellaumento della corrente prodotta dal basso fattore di potenza nei conduttori, con ripercussioni anche sul dimensionamento delle linee di distribuzione e di trasmissione del sistema elettrico, sono previsti corrispettivi per il prelievo dellenergia...
