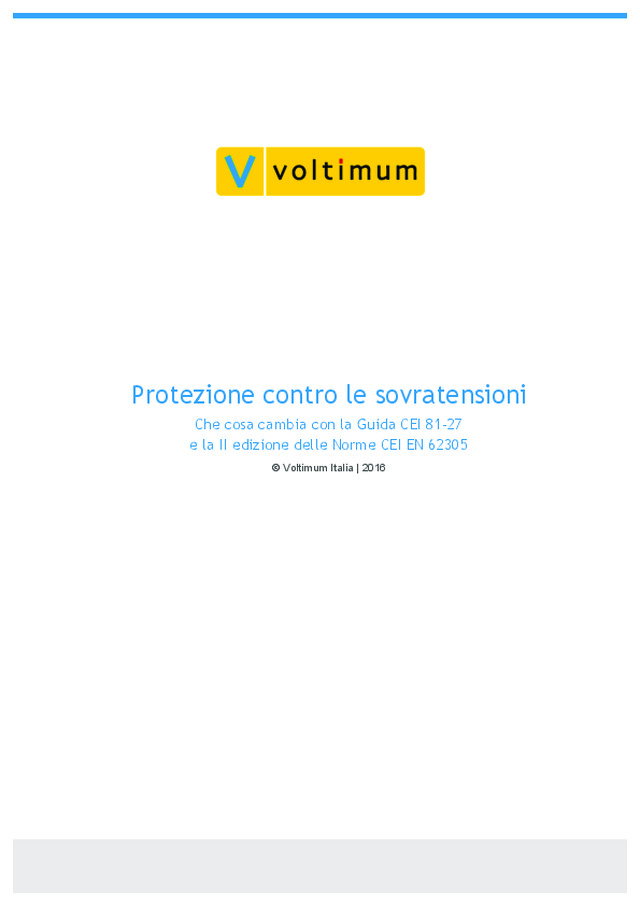

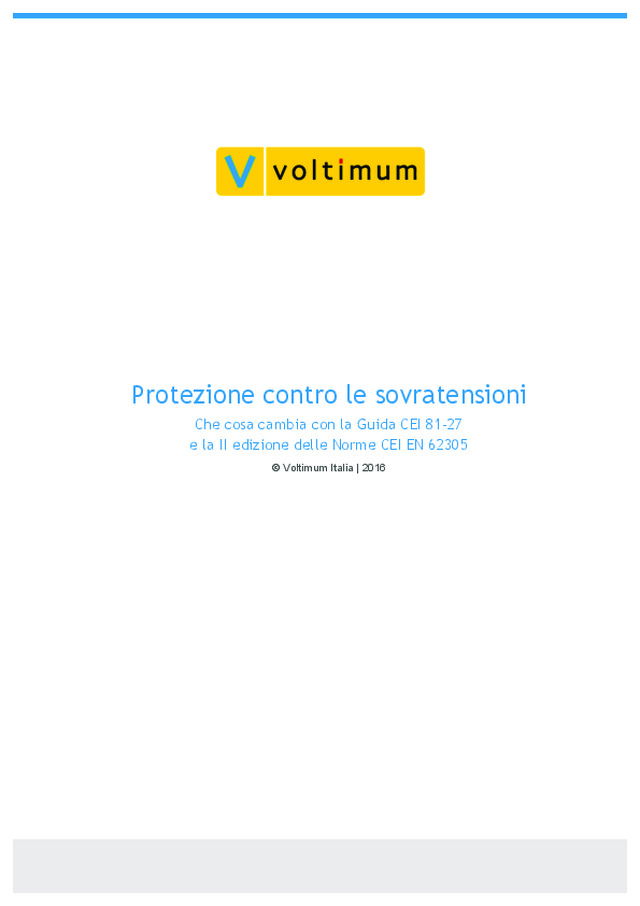

Protezione contro le sovratensioni
Che cosa cambia con la Guida CEI 81-27 e la II edizione delle Norme CEI EN 62305
Voltimum
Protezione contro le sovratensioni
Pubblicato: 21 novembre 2016 · Categoria: Manuali tecnici
Che cosa cambia con la Guida CEI 81-27 e la II edizione delle Norme CEI EN 62305
Da questo documento
Protezione contro le sovratensioni Che cosa cambia con la Guida CEI 81-27 e la II edizione delle Norme CEI EN 62305 © Voltimum Italia | 2016 La protezione contro le sovratensioni negli impianti elettrici ed elettronici (installazione SPD – Surge Protective Device - Dispositivo per limitare le sovratensioni transitorie e deviare le sovracorrenti, figura 1) è una delle misure che concorrono alla regola dell’arte nella progettazione ed esecuzione degli impianti elettrici, in quanto indispensabile per garantire la protezione degli impianti elettrici contro le sovratensioni trasmesse dalla linee elettriche, norma CEI 64-8 (Tabella 5.B). La sovratensione, ad esempio, di tipo impulsivo è quella indicata in figura 1 dove distinguiamo il tempo T1 (tempo alla cresta) in cui raggiunge il valore massimo, e il tempo T2 che è il tempo in cui la tensione raggiunge, sulla coda dell’onda, la metà del valore di picco. In base alle caratteristiche di intervento distinguiamo l’SPD a limitazione di tensione (o di tipo generico, come i diodi Zener, varistore, che tendono a mantenere costante la tensione ai suoi capi), l’SPD di tipo a commutazione (come dli spinterometri) e quello di tipo combinato (che comprendono quelli anzidetti) collegati in serie o in parallelo. Figura 1: Vari tipi di SPD La recente modifica all’articolo 5.1.5 della norma CEI 0-21 (Regola tecnica di riferimento per la connessione di Utenti attivi e passivi alle reti BT), a riguardo del livello di protezione contro le...
