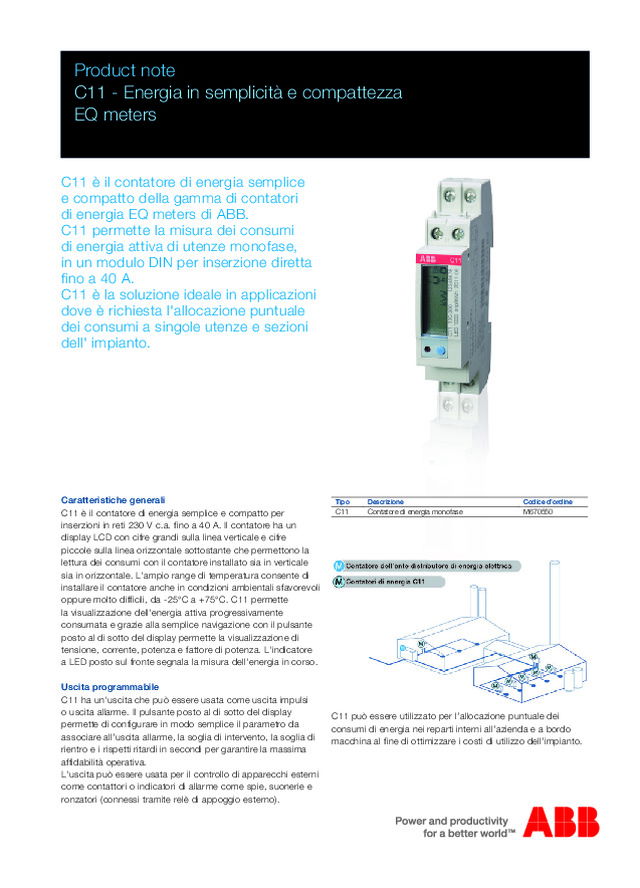

Product note C11 - Energia in semplicità e compattezzaEQ meters C11 è il contatore di energia semplice e compatto della gamma di contatori di energia EQ meters di ABB. C11 permette la misura dei consumi di energia attiva di utenze monofase, in un modulo DIN per inserzione diretta  fino a 40 A.C11 è la soluzione ideale in applicazioni dove è richiesta l'allocazione puntuale dei consumi a singole utenze e sezioni dell' impianto. Caratteristiche generali C11 è il contatore di energia semplice e compatto per  inserzioni in reti 230 V c.a. fino a 40 A. Il contatore ha un  display LCD con cifre grandi sulla linea verticale e cifre  piccole sulla linea orizzontale sottostante che permettono la  lettura dei consumi con il contatore installato sia in verticale  sia in orizzontale. L'ampio range di temperatura consente di  installare il contatore anche in condizioni ambientali sfavorevoli  oppure molto difficili, da -25°C a +75°C. C11 permette  la visualizzazione dell'energia attiva progressivamente  consumata e grazie alla semplice navigazione con il pulsante  posto al di sotto del display permette la visualizzazione di  tensione, corrente, potenza e fattore di potenza. L'indicatore  a LED posto sul fronte segnala la misura dell'energia in corso. Uscita programmabile C11 ha un'uscita che può essere usata come uscita impulsi  o uscita allarme. Il pulsante posto al di sotto del display  permette di configurare in modo semplice il parametro da  associare all’uscita allarme, la soglia di intervento, la soglia di  rientro e i rispetti ritardi in secondi per garantire la massima  affidabilità operativa. L'uscita può essere usata per il controllo di apparecchi esterni  come contattori o indicatori di allarme come spie, suonerie e  ronzatori (connessi tramite relè di appoggio esterno). Tipo Descrizione Codice d’ordine C11 Contatore di energia monofase M670550 C11 può essere utilizzato per l’allocazione puntuale dei  consumi di energia nei reparti interni all’azienda e a bordo  macchina al fine di ottimizzare i costi di utilizzo dell’impianto.

17,5 105 111 2CSC445051B0901 - 04/2012 - 2.000 Pz. CAL C11Specifiche tecniche ABB SACE Una divisione di ABB S.p.A. Prodotti industriali Viale dell’Industria, 18 20010 Vittuone (MI) Tel.: 02 9034 1 www.abb.it/lowvoltage  www.abb.com Schema elettrico 1 6 4 3 L N Dimensioni 94 89 58 65 Vista dall'alto  morsettiera Vista frontale Vista laterale Vista dal basso  Uscita impulso/allarme Dimensioni Larghezza 17,5 mm Altezza 111 mm Profondità 65 mm Moduli DIN 1 Ingressi corrente Tensione nominale 230 V c.a. (-20% ; +15%) Dissipazione di potenza dei circuiti  di tensione 0.8 VA (0.2 W) totale Corrente massima 40 A Corrente minima 250 mA Corrente di avviamento 20 mA Sezione cavi 0.5 - 10 mm 2 Coppia di serraggio consigliata 0,8 Nm Dati generali Frequenza 50 o 60 Hz ± 5%  Classe precisione B (Classe 1) Precisione 1% Display LCD a 6 cifre Ambiente Temperatura di funzionamento - 25°C - +70°C Temperatura di stoccaggio - 25°C - +85°C Umidità 75% media annua, 95% 30 giorni/anno Resistenza al fuoco e al calore Terminale 960°C, coperchio 650°C (IEC 60695-2-1) Resistenza all'acqua e alla polvere IP20 su morsettiera senza custodia protettiva e IP51 con custodia protettiva, conformemente a IEC 60529. Uscita programmabile Corrente 2 - 100 mA Tensione 5 - 40 V c.c. Frequenza uscita ad impulso 100 (imp/kWh) Durata impulso 200 ms Sezione cavi 0.5 - 6 mm 2 Coppia di serraggio consigliata 0.8 Nm Indicatore impulsi (LED) Frequenza impulso 1000 imp/kWh Durata impulso 40 ms Compatibilità elettromagnetica EMC Rigidità dielettrica 6 kV 1.2/50 μs (IEC 60060-1) Prova ad impulso di tensione 4 kV 1.2/50 μs (IEC 61000-4-5) Prova transitori veloci/burst 4 kV (IEC 61000-4-4) Immunità campi HF 80 MHz - 2 GHz at 10 V/m (IEC 61000-4-3) Immunità condotta 150 kHz - 80 MHz, (IEC 61000-4-6) Emissione RF EN 55022, classe B (CISPR22) Scariche elettrostatiche 15 kV (IEC 61000-4-2) Standard IEC 62052-11, IEC 62053-21 classe 1, GB/T 17215.211-2006, GBT 17215.321-2008 classe 1, GB 4208-2008, EN 50470-1, EN 50470-3 classe B Approvazioni Il contatore C11 è approvato secondo le norme internazionali  e nazionali.  Il dispositivo è stato approvato secondo standard relativi  a tutti i principali aspetti tecnici del contatore, tra i quali le  condizioni climatiche, la compatibilità elettromagnetica (EMC),  i requisiti elettrici, i requisiti meccanici e la precisione. Manuale d’uso di C11
