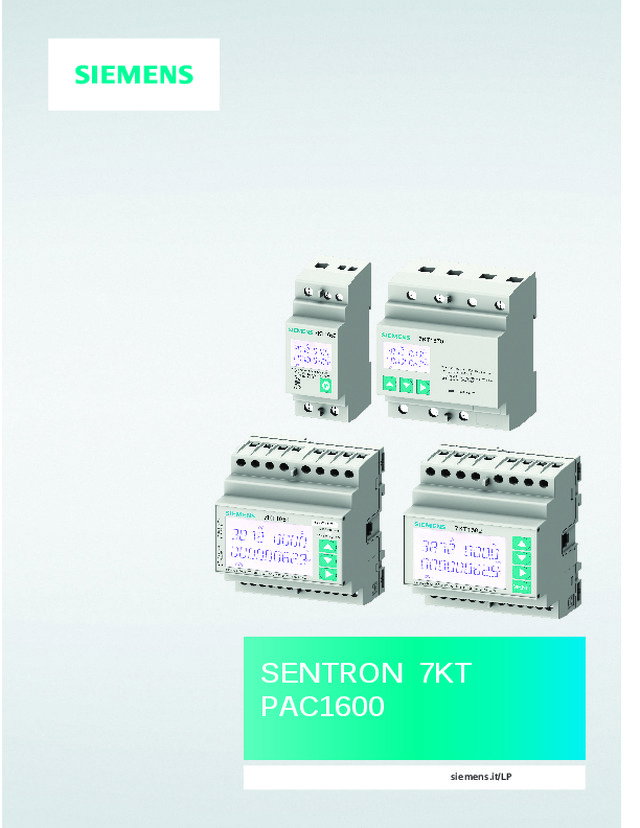

SENTRON 7KT PAC1600
Strumenti di misura e contatori di energia 7KT PAC1600
SIEMENS
SENTRON 7KT PAC1600
Pubblicato: 23 maggio 2018 · Categoria: Catalogo
Strumenti di misura e contatori di energia 7KT PAC1600
Da questo documento
SENTRON 7KT PAC1600 siemens.it/LP Strumenti di misura e contatori di energia 7KT PAC1600 Contatori di energia Specifiche tecniche Tensione in ingresso • Tensione nominale Monofase 230 V AC Trifase 230 V AC / 400 V AC L-L • Tensione di funzionamento Monofase 187 ... 264 V AC L-N Trifase 187 ... 264 V AC L-N; 323 ... 456 V AC L-L • Frequenza nominale dei dispositivi MID • Frequenza nominale dei dispositivi non MID • Frequenza di funzionamento 50 Hz 50/60 Hz 45…66 Hz Corrente in ingresso • Corrente minima (Imin) 0,5 A • Corrente massima per contatori monofase (Imax) • Corrente massima per contatori trifase a inserzione diretta (Imax) • Corrente massima per contatori a inserzione tramite TA (Imax) • Corrente iniziale per contatori a inserzione diretta (I st) • Corrente iniziale per contatori a inserzione tramite TA (Ist) 63 A 80 A 6A 40 mA 10 mA Condizioni ambientali • Montaggio • Temperatura di funzionamento • Temperatura di conservazione • Umidità relativa (IEC / EN 60068-2-78) • Massimo grado di inquinamento • Categoria di sovratensione • Altitudine • Ambiente meccanico • Ambiente elettromagnetico Solo per interno -25 … +55°C -25 … +70°C < 80% non condensata 2 III ≤ 2000 m (s.l.m.) Classe M1 Classe E1 Tensione di isolamento • Tensione nominale di isolamento L-N • Tensione di tenuta ad impulso nominale Uimp • Tensione di tenuta in corrente alternata 250 V AC 6 kV 4 kV Alloggiamento • Monofase • Trifase • Montaggio • Materiale • Grado di protezione 2 u.m. 4 u.m. Guida DIN 35mm...
