Differenziali Tipo B
Protezione completa anche in presenza di convertitori di frequenza
SIEMENS
Differenziali Tipo B
Pubblicato: 19 febbraio 2020 · Categoria: Catalogo
Protezione completa anche in presenza di convertitori di frequenza
Da questo documento

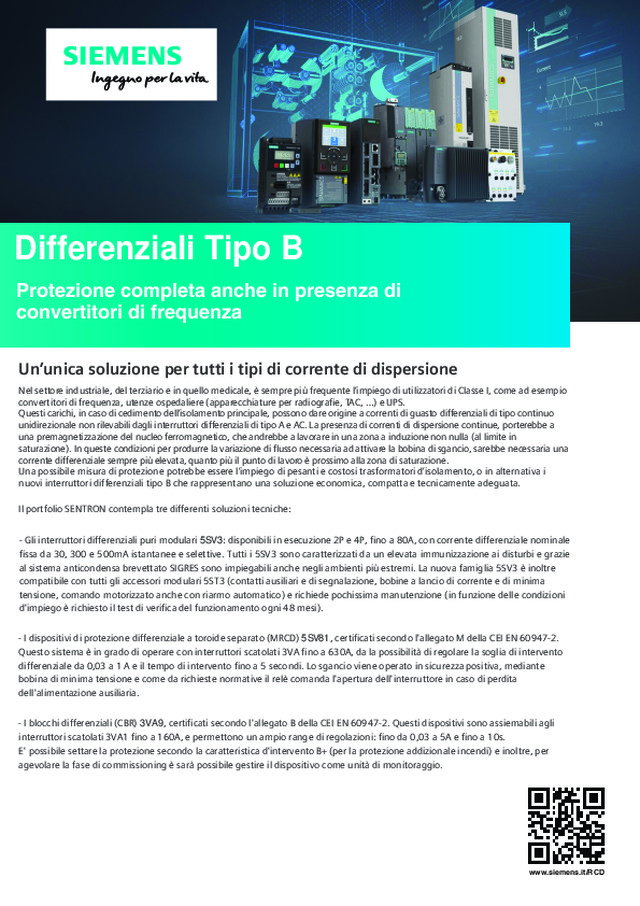

Differenziali Tipo B Protezione completa anche in presenza di convertitori di frequenza Un’unica soluzione per tutti i tipi di corrente di dispersione Nel settore industriale, del terziario e in quello medicale, è sempre più frequente l’impiego di utilizzatori di Classe I, come ad esempio convertitori di frequenza, utenze ospedaliere (apparecchiature per radiografie, TAC, …) e UPS. Questi carichi, in caso di cedimento dell’isolamento principale, possono dare origine a correnti di guasto differenziali di tipo continuo unidirezionale non rilevabili dagli interruttori differenziali di tipo A e AC. La presenza di correnti di dispersione continue, porterebbe a una premagnetizzazione del nucleo ferromagnetico, che andrebbe a lavorare in una zona a induzione non nulla (al limite in saturazione). In queste condizioni per produrre la variazione di flusso necessaria ad attivare la bobina di sgancio, sarebbe necessaria una corrente differenziale sempre più elevata, quanto più il punto di lavoro è prossimo alla zona di saturazione. Una possibile misura di protezione potrebbe essere l’impiego di pesanti e costosi trasformatori d’isolamento, o in alternativa i nuovi interruttori differenziali tipo B che rappresentano una soluzione economica, compatta e tecnicamente adeguata. Il portfolio SENTRON contempla tre differenti soluzioni tecniche: - Gli interruttori differenziali puri modulari 5SV3: disponibili in esecuzione 2P e 4P, fino a 80A, con corrente differenziale nominale fissa da 30, 300 e...
