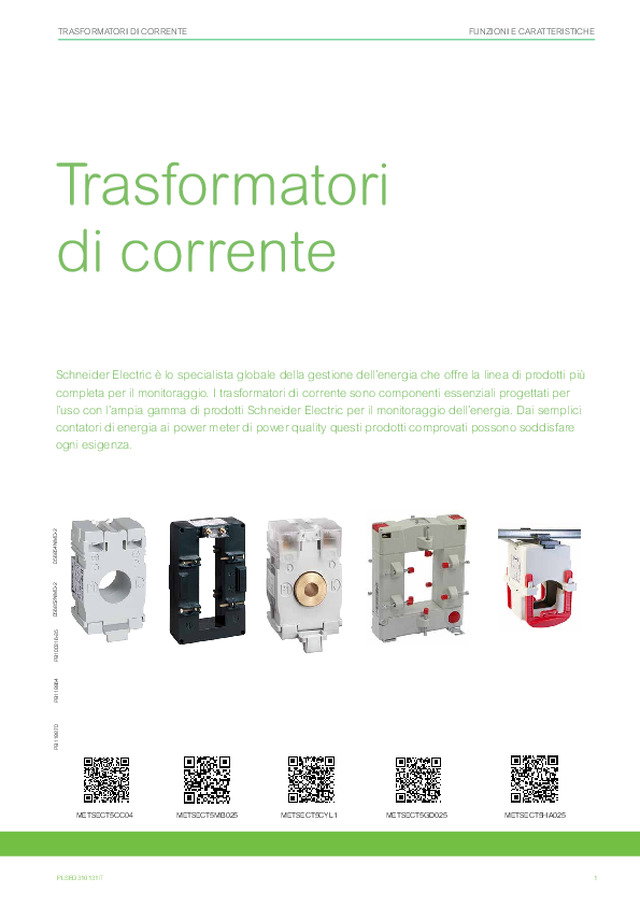

TRASFORMATORI DI CORRENTE FUNZIONI E CARATTERISTICHE Trasformatori di corrente PB119870 PB119864 PB100316-35 056852NMD-2 056854NMD-2 Schneider Electric lo specialista globale della gestione dellenergia che offre la linea di prodotti pi completa per il monitoraggio. I trasformatori di corrente sono componenti essenziali progettati per luso con lampia gamma di prodotti Schneider Electric per il monitoraggio dellenergia. Dai semplici contatori di energia ai power meter di power quality questi prodotti comprovati possono soddisfare ogni esigenza. METSECT5CC04 PLSED310131IT METSECT5MB025 METSECT5CYL1 METSECT5GD025 METSECT5HA025 1 TRASFORMATORI DI CORRENTE DIMENSIONI E COLLEGAMENTO DB416186 Rapporto Ip/5 A Fase Circuito primario Il trasformatore di corrente con rapporto Ip/5 A eroga al circuito secondario una corrente (Is) da 0 a 5 A proporzionale alla corrente misurata nel circuito primario (Ip). Pu pertanto essere utilizzato in combinazione con le apparecchiature di misurazione: Circuito secondario Apparecchiatura di misura Carico Schema di applicazione di un TC. Amperometri. Contatori di energia. Power Meter. Rel di controllo. e cos via. Una volta eccitato il circuito primario, lapparecchiatura di misura agisce in maniera simile a un cortocircuito che mantiene a livelli molto bassi la tensione secondaria. Questa tensione aumenta notevolmente nel momento in cui viene rimosso il cortocircuito. Scelta del TA - secondo la tipologia di conduttore Per la scelta di un TA necessario...
