React di ABB - Scheda tecnica

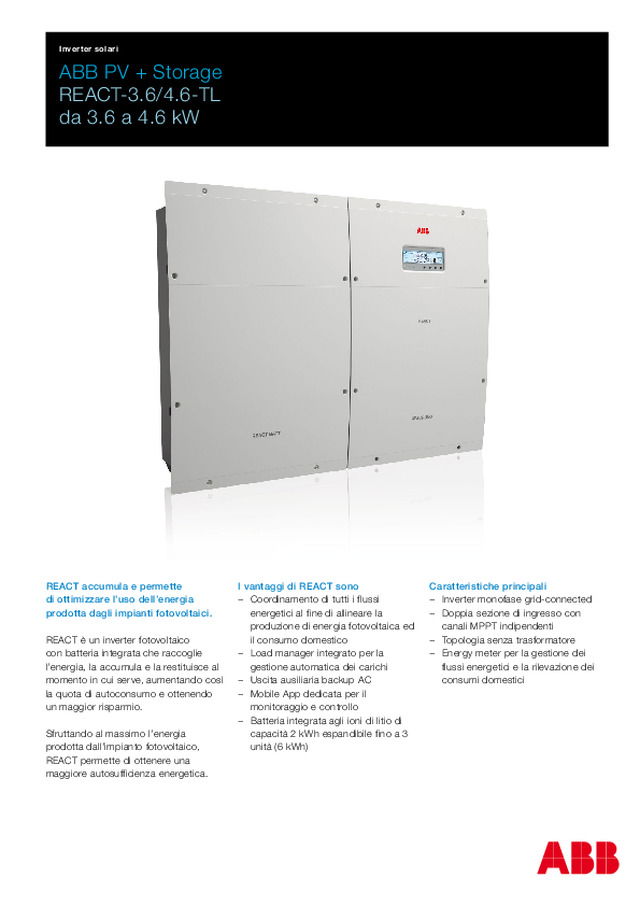

ABB PV + Storage REACT-3.6/4.6-TL da 3.6 a 4.6 kW
ABB PV + Storage REACT-3.6/4.6-TL da 3.6 a 4.6 kW Inverter solari REACT accumula e permette di ottimizzare l’uso dell’energia prodotta dagli impianti fotovoltaici. REACT è un inverter fotovoltaico con batteria integrata che raccoglie l’energia, la accumula e la restituisce al momento in cui serve, aumentando così la quota di autoconsumo e ottenendo un maggior risparmio. Sfruttando al massimo l’energia prodotta dall’impianto fotovoltaico, REACT permette di ottenere una maggiore autosufficienza energetica. I vantaggi di REACT sono − Coordinamento di tutti i flussi energetici al fine di allineare la produzione di energia fotovoltaica ed il consumo domestico − Load manager integrato per la gestione automatica dei carichi − Uscita ausiliaria backup AC − Mobile App dedicata per il monitoraggio e controllo − Batteria integrata agli ioni di litio di capacità 2 kWh espandibile fino a 3 unità (6 kWh) Caratteristiche principali − Inverter monofase grid-connected − Doppia sezione di ingresso con canali MPPT indipendenti − Topologia senza trasformatore − Energy meter per la gestione dei flussi energetici e la rilevazione dei consumi domestici
Inverter solari ABB | Scheda tecnica per REACT-3.6/4.6-TL REACT-3.6/4.6-TL Dati tecnici e modelli Sistema fotovoltaico con accumulo REACT-3.6-TL REACT-4.6-TL Componenti del sistema REACT-UNO-3.6-TL REACT-UNO-4.6-TL REACT-BATT-AP1 REACT-MTR-1PH or REACT-MTR-3PH Inverter REACT-UNO-3.6-TL REACT-UNO-4.6-TL Ingresso Massima tensione assoluta DC - V dc max 600 V Tensione di attivazione DC - V start 200 V (adj. 120...350 V) Intervallo operativo di tensione DC - V dc MPP 0.7 x V start ...580 V (min 90 V) Tensione nominale DC - V dcr 360 V Potenza nominale DC - P dcr 5000 W 6000 W Numero di MPPT indipendenti 2 Potenza massima DC per ogni MPPT - P MPPT max 2500 W Derating lineare [520 V≤V MPPT ≤580 V] 3000 W Derating lineare [520 V≤V MPPT ≤580 V] Intervallo di tensione DC con configurazione di MPPT in parallelo a P acr , senza batteria - V dc FULL POWER 160…520 V 180…520 V Massima corrente DC - I dc max / per ogni MPPT 24 A / 12 A 27 A / 13.5 A Massima corrente di cortocircuito per ogni MPPT - I sc max 15 A Numero di coppie di collegamento DC per ogni MPPT 2 Tipo di connessione DC Connettore PV ad innesto rapido 3) Protezioni di ingresso Protezione da inversione di polarità Si, da sorgente limitata in corrente Protezione da sovratensione per ogni MPPT - varistore Si Controllo di isolamento In accordo alla normativa locale Caratteristiche sezionatore DC per ogni MPPT 25 A / 660 V Carica batteria Potenza massima in carica (con minimo 3 x battery unit) 3000 W 3000 W Potenza massima in scarica (con minimo 2 x battery unit) 3000 W 3000 W Uscita Tipo di connessione AC alla rete Monofase Potenza nominale AC - P acr (cosφ = 0.9 – 1, over/under excited) 3600 W 4600 W Potenza massima AC - P ac max 3600 W 4600 W Potenza apparente massima - S max 4000 VA 5100 VA 4) Tensione nominale AC - V acr 230 V Intervallo di tensione AC 180...264 V 1) Massima corrente AC - I ac max 19 A 24 A Contributo alla corrente di corto circuito 23 A 29 A Frequenza nominale - f r 50 Hz Intervallo di frequenza 47...53 Hz 2) Cosφ aggiustabile 0.1 - 1 (over/under excited) Distorsione armonica totale di corrente 2% Tipo di connessioni AC Morsettiera a vite, pressa cavo M25 Protezioni di uscita Protezione anti-islanding In accordo alla normativa locale Massima protezione da sovracorrente AC 25 A 32 A Protezione da sovratensione di uscita - varistore 2 (L - N / L - PE)
Self-consumption 8+2 20 = ( ) = 50% Energy self-sufficiency 8+2 12.5 = ( ) = 80% 2kWh 10kWh 2.5kWh 8kWh 2kWh Scheda tecnica per REACT-3.6/4.6-TL | Inverter solari ABB Esempio di flussi energetici giornalieri REACT-4.6 Dati tecnici e modelli Inverter REACT-UNO-3.6-TL REACT-UNO-4.6-TL Uscita backup Tipo di connessione AC Monofase Potenza apparente nominale - S acr 3000 VA Tensione nominale AC - V acr 230 V Massima corrente AC - I ac max 13 A Contributo alla corrente di corto circuito 27 A rms (60 ms) Massima protezione da sovracorrente AC 16 A Frequenza nominale - f r 50 Hz Tipo di connessioni AC Morsettiera a vite, pressa cavo M25 Prestazioni operative Efficienza massima - η max 97.1 % Efficienza pesata (EURO/CEC) 96.6 % / - Efficienza tipica batteria (full cycle) 94.0 % Comunicazione Monitoraggio remoto Data logger WiFi integrato Monitoraggio locale wireless WiFi con webserver, mobile APP Interfaccia utente Mobile APP, Webserver UI, Display grafico Monitoraggio locale cablato PVI-USB-RS232_485 (opz.) Ambientali Temperatura ambiente -20...+55°C con derating sopra 50°C -20...+55°C con derating sopra 45°C Umidità relativa 4…100 % con condensa (5…95 % senza condensa; con almeno 1 battery unit) Pressione di emissione acustica, tipica 50 dBA @ 1 m Massima altitudine operativa senza derating 2000 m / 6560 ft Fisici Grado di protezione ambientale IP65 (inverter), IP21 (battery unit) Sistema di raffreddamento Naturale Dimensioni (H x W x D) 740 mm x 490 mm x 229 mm Dimensioni (H x L x P), equipaggiato con 1 battery unit 740 mm x 983 mm x 229 mm Peso 30 kg Peso, equipaggiato con 1 battery unit 67 kg Sistema di montaggio Staffe a parete Sicurezza Livello di isolamento Senza trasformatore Certificazioni CE Norme EMC e di sicurezza IEC/EN 62109-1, IEC/EN 62109-2, EN 61000-6-2, EN 61000-6-3, EN 61000-3-2, EN 61000-3-3, EN61000-3-11, EN61000-3-12 Norme di connessione alla rete (Verificare la disponibilità tramite il canale di vendita) CEI 0-21, DIN V VDE V 0126-1-1, VDE-AR-N 4105, G83/2, G59/3, VFR2014, 4777.2:2015, C10/11 Ulteriori caratteristiche Gestore carichi Si, tramite load manager box Uscita backup AC, off grid Si, restart automatico o manuale in caso di assenza rete Supporto alla rete Si, dove richiesto dalla normativa 1) L’intervallo di tensione di uscita può variare in funzione della norma di connessione alla rete, valida nel Paese di installazione 2) L’intervallo di frequenza di uscita può variare in funzione della norma di connessione alla rete, valida nel Paese di installazione 3) Fare riferimento al documento “String inverters – Product manual appendix” disponibile sul sito www.abb.com/solarinverters per conoscere la marca ed il modello di connettore ad innesto rapido utilizzato sull’inverter. 4) Limitata a 5000 VA quando viene selezionato lo standard di rete “Belgio” Nota. Le caratteristiche non specificatamente menzionate nel presente data sheet non sono incluse nel prodotto
Wi-Fi network Router + Modem Smartphone - Tablet - Desktop App. Database Aurora Vision ® CLOUD Mobile App Diagramma a blocchi REACT-4.6 Dati tecnici e modelli Battery unit REACT-BATT-AP1 Produttore Panasonic Tipo Ioni di litio Capacità iniziale (tip.) 2.42 kWh Capacità nominale (durante la vita utile) 2 kWh (6 kWh con 3 battery unit) Profondità di scarica (DOD) 100% Numero di cicli di vita 4500 cicli @ DoD=100% Vita utile in anni 10 anni (massimo 9 MWh scaricati) Potenza di scarica nominale/Massima 1.5 kW / 1.8 kW Potenza di carica nominale/Massima 1 kW /1.1 kW Tensione nominale 288 V Schema di connessione interna 80 Serie - 4 Parallelo Dimensioni (H x W x D) 740 mm x 490 mm x 229 mm Peso 37 kg Grado di protezione ambientale IP21 Temperatura operativa ottimale per la batteria +5...+35°C Temperatura operativa per la batteria - carica 0...+40°C Temperatura operativa per la batteria - scarica -10...+45°C Umidità relativa 5…95 % senza condensa Sicurezza e EMC EN62109-1, EN62109-2, conforme alle richieste applicabili della EN60950-1, EN61000-6-2, EN61000-6-3, UN38.3, UN3480 Certificazioni CE Meter REACT-MTR-1PH REACT-MTR-3PH Misure P/ Q/ A/ V/ I Accuratezza di misura e risoluzione 1%, 1% Corrente massima 30 A 65 A Numero di fasi AC 1 3 Tensione nominale / intervallo di tensione 230 V / 85...265 V 400 V / 380 V...415 V Frequenza nominale 50 Hz Comunicazione RS485 Alimentatore / consumo Integrato, 1 W Classe di protezione IP20 Sistema di montaggio Barra DIN Intervallo temperatura operativa -20...+55°C Sicurezza e EMC IEC 61010-1, IEC 61326-1 Certificazioni CE Inverter solari ABB | Scheda tecnica per REACT-3.6/4.6-TL
IN1.1(+) IN1.2(+) IN1.1(-) IN1.2(-) IN2.1(+) IN2.2(+) IN2.1(-) IN2.2(-) MPPT 1 (DC/DC) MPPT 2 (DC/DC) Bulk caps Inverter (DC/AC) Grid parallel relay Line filter L N PE Residual current detection RS485 + T/R - T/R RTN Remote control + R - R Alarm N.CN.OC L N AC Output AC Backup Output REACT-UNO Charger/ Discharger (DC/DC) Protection STOP REACT-BATT-AP1 REACT-BATT-AP1 Switch + T/R - T/R RTN + T/R - T/R RTN WIFI Load manager box RS485 RTU Modbus RS485 (Meter) Protection BMS Battery pack Protection BMS Battery pack DC/DC DSP contr. DC/AC DSP contr. µP Control circuit Optional Scheda tecnica per REACT-3.6/4.6-TL | Inverter solari ABB Diagramma a blocchi REACT-4.6
BCD.00410 Rev . G IT 22.11.2016 Supporto e assistenza ABB supporta i propri clienti con unarete di assistenza dedicata in oltre 60Paesi e fornisce una gamma completadi servizi per tutta la vita del prodotto,dall’installazione e la messa in servizio,alla manutenzione preventiva, allafornitura di parti di ricambio, allariparazione e al riciclo. Per maggiori informazioni, si prega di contattare un rappresentante ABB o di visitare: www.abb.it/solarinverterswww.abb.it/reactwww.abb.it © Copyright 2016 ABB. Tutti i diritti riservati. Specifiche soggette a modifica senza preavviso.
